傾き炉のローカーフレーム - 設備と技術パラメータの紹介
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Shaanxi Chengda |
| 証明 | ISO 9001 |
| モデル番号 | 設備の処理能力に応じてご相談させていただきます |
| 最小注文数量 | 1台 |
| 価格 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| パッケージの詳細 | 当事者Aの具体的な要件に従って協議する |
| 受渡し時間 | 2ヶ月 |
| 支払条件 | L/C、T/T、ウェスタンユニオン |
| 供給の能力 | 生産サプライチェーンを完成させ、予定通りに供給し、品質基準を満たします |
商品の詳細
| 使用 | 熱収縮 | なされる材料 | ステンレス製 |
|---|---|---|---|
| ドライブ | モーター | 透明性 | 透明 |
| 製品名 | スペアパーツ | パッキング | 紙パック |
| ケイワード | 真空ローダーPCB制御ボード | キーワード | 除湿乾燥機 PCB 回路基板; |
| カテゴリ | 自動車 | ||
| ハイライト | 傾き炉のローカーフレーム機器,傾き炉のローカーフレームの技術パラメータ,傾き炉のローカー用部品 |
||
製品の説明
傾斜炉ロッカーフレーム - 機器と技術パラメータの紹介
1. 設備概要
湾曲ボックス型傾斜フレームとも呼ばれる傾斜炉ロッカー フレームは、合金鉄サブマージ アーク炉、DC 電気アーク炉、精錬炉、黄リン炉、シリコマンガン/フェロバナジウム精錬炉の中心となる耐荷重および傾斜装置です。写真の箱溶接曲鋼構造本体に相当します。完成したユニットは炉本体の全重量を支え、油圧シリンダーと連携して、出湯、スラグの排出、ホットメルトの振盪、およびスラグのスキミングのための傾斜動作を完了します。冶金鉄合金および非鉄金属製錬産業で広く適用されています。
コア機能
- 全重量ベアリング: 炉のシェル、ライニング、導電システム、水冷装置を含むすべての荷重をサポートします。
- 制御可能な傾斜: 油圧駆動により炉を前後に傾斜させ、溶融金属とスラグを排出します。
- 安全セルフロック: 湾曲した支持面がリセット後の位置を制限し、油圧故障時の炉の転倒を防ぎます。
- 強固な緩衝: 厚板ボックス溶接構造は、製錬中の交互の衝撃や高温の熱変形に耐えます。
2. 全体の構造構成
2.1 メイン耐荷重ロッカーフレーム

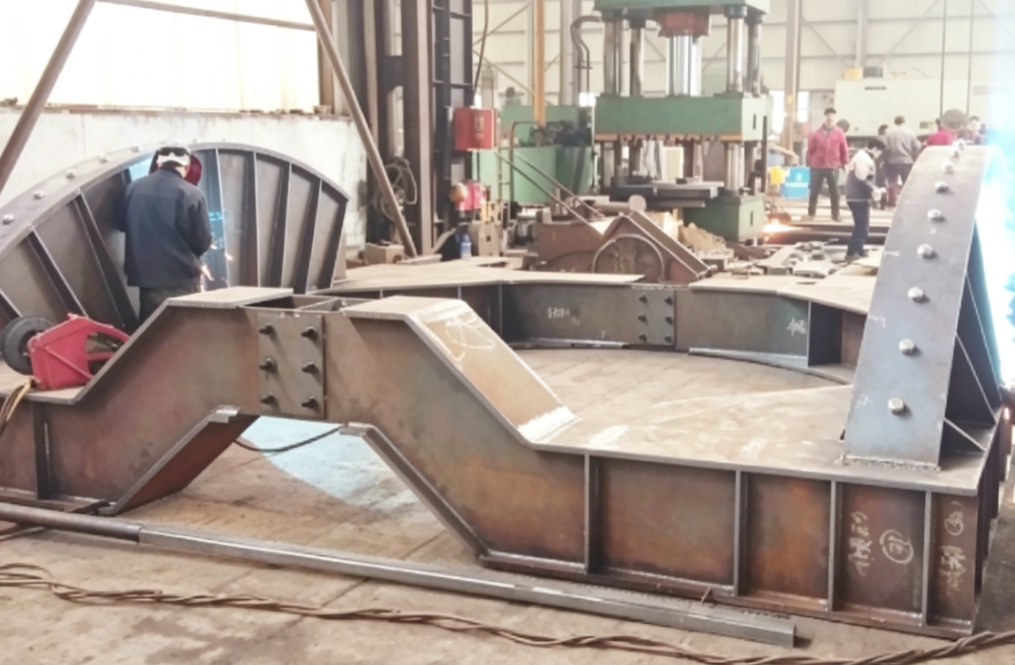

- 構造形式：ボックス溶接一体型湾曲ベース+両面湾曲支持円弧板、Q355B高強度低合金厚鋼板による完全溶け込み溶接と内部補強隔壁。写真では、分割されたボックス本体とボルトで強化された接続構造が見られます。
- 湾曲したサポート アーク: 両側のアーク トラックがベース ローラー上を転がり、傾斜抵抗を軽減します。
- 横方向の補強: 分割輸送と現場での組み立てのための、垂直方向の厚みのある接続プレートと高強度ボルトで組み立てられたモジュール式セグメント。
- 底部ベース: 一体型の長方形ボックスベースで、埋め込まれたアンカーボルトによってコンクリート基礎にしっかりと固定されています。
2.2 システム全体のドライブコンポーネントの適合
- 油圧チルティングシリンダー: ダブルシリンダー同期押し、高圧油圧ステーションからのオイル供給。
- サポートローラーグループ: ローリングカーブロッカーフレームを支えるために基礎に耐荷重ローラーを固定しました。
- メカニカルリミットロック機構：ハードメカニカルリミットと油圧式セルフロックバルブの二重保護。
- 角度検出エンコーダ: PLC の速度調整のために傾斜角度をリアルタイムにフィードバックします。
- 緊急サポートブロック: 圧力損失による転倒の危険を排除するため、ゼロ位置の下にある機械式停止ブロック。
2.3 2 つの主流の構造タイプ
- （写真はサブマージアーク炉の主流モデル）炉体はロッカーアークに沿ってサポートローラー上を転動するため、安定した傾斜と衝撃が少なく、大容量のサブマージアーク炉に適しています。
- 偏心三角ロッカーフレーム（レードルシェーカー専用）モーターの偏心により駆動する偏心三角構造で、撹拌の均一性を重視した溶銑の混合・均質化に使用されます。
3. 標準技術パラメータ（トン数別の一般仕様）
3.1 一般的な基本パラメータ
| パラメータ項目 | 標準テクニカルインデックス |
|---|---|
| 本体材質 | Q355B ボックス本体用高強度低合金鋼板、アークプレートの厚さを40〜80mmに |
| 溶接工程 | 全溶込み自動サブマージアーク溶接、UT溶接部非破壊検査 |
| チルト駆動タイプ | ダブル油圧シリンダ同期駆動、油圧システム使用圧力16~31.5MPa |
| 標準傾斜角度 | 出湯側：0～25°、スラグ排出側：0～12°、最大限界傾斜角度 45° |
| 傾斜速度 | デュアルスピード: 低速 0.2~0.5°/s (タッピング時の飛散防止)、高速 1~1.5°/s (空炉リセット) |
| 位置決め精度 | ±0.5°、任意角度固定停止可能 |
| 安全保護 | 油圧パイロット操作チェックバルブ + 機械的ハードリミットの二重保険、停電時の自動ロック |
| 適用炉容量 | 3000kVA～45000kVA サブマージアーク炉、精錬炉、直流溶解炉 |
| 単体ベアリング重量 | 30tから600tまでカスタマイズ可能 |
| 動作周囲温度 | -20℃～120℃、炉体からの輻射高温に強い |
3.2 炉容量による選択パラメータ
- 小型サブマージアーク炉ロッカーフレーム(3000~6300kVA)
- 総耐荷重: ≤120t
- アークプレートの厚さ：40mm
- シリンダ仕様：複筒Φ160/110 ストローク1200mm
- 全体寸法：L6.2m×W3.8m×H1.6m
- 中型サブマージアーク炉ロッカーフレーム（12500～25000kVA、市場主流）
- 総積載量：200～380t
- アーク板厚：60mm、ボックス本体内に2重補強リブあり
- シリンダ仕様：同期シリンダ Φ200/140 ストローク1600mm
- 最大傾斜角度28°、独立した緊急支援ベースを装備
- 大型直流サブマージアーク炉ロッカーフレーム(30000~45000kVA)
- 総積載量：400～600t
- アーク板厚80mm、分割ボルト接合構造（写真は分割タイプ）
- 大流量油圧ステーションと組み合わせた4気筒同期バランスドライブ
- 長時間の高温輻射に耐える水冷断熱ガードプレートを装備
4. コア機器の利点
- 高剛性で変形しにくいボックス構造緻密な内部隔壁リブが製錬曲げモーメントを分散し、長期の高温高負荷下でも変形や割れを防ぎます。鋳鋼製無垢部品に比べて軽量なため、輸送や分解に便利です。
- セグメント化されたモジュラー設計写真に示すように、ボルトで固定されたセグメント スプライシングにより、大きな部品を輸送のために分割して、幅超過および高さ超過の輸送問題を解決し、現場で迅速に組み立てることができます。
- 安定した低衝撃傾斜剛性の高い回転軸ではなく曲面の転がり摩擦により、傾斜時の詰まりがなく、タッピング時の液面変動が少なく、溶融金属の飛散ロスを低減します。
- 多層の安全保護油圧セルフロックと機械式ストップブロックの二重バックアップにより、油圧配管の破裂や停電時でも炉の転倒を防止します。
- 強力なオートメーション互換性PLC制御システムとのマッチング、リモートおよびローカル操作モードのサポート、炉前供給および除塵システムとの連携。
5. 適用される製錬作業条件
- 合金鉄産業: シリコマンガン、フェロクロム、フェロバナジウム、フェロマンガン、シリコンのサブマージドアーク炉の出湯とスラグ排出。
- 非鉄製錬：黄燐炉、銅・ニッケル精錬炉、ホットスラグ炉のチッピング。
- 電気アーク製鋼：小型精錬炉およびスクラップ精錬炉のスラグスキミングおよび出湯。
- 適合取鍋熱間搬送：偏心ロッカーフレームが取鍋と連携して溶銑の均質化撹拌と高温材料の搬送を行います。
6. 適合補機リスト
- 高圧油圧ステーション (運転用ポンプと待機用ポンプの 2 基、空冷/水冷放熱)
- 同期油圧シリンダ＋高圧ホース、防爆コネクタ
- 耐荷重ローラーベース、埋め込みアンカーボルト一式セット
- 角度センサー、操作盤制御盤
- メカニカルリミットストップブロック、断熱ガードプレート、潤滑システム
