水冷ケーブル製品紹介
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Shaanxi Chengda |
| 証明 | ISO 9001 |
| モデル番号 | 設備の処理能力に応じてご相談させていただきます |
| 最小注文数量 | 1台 |
| 価格 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| パッケージの詳細 | 当事者Aの具体的な要件に従って協議する |
| 受渡し時間 | 2ヶ月 |
| 支払条件 | L/C、T/T、ウェスタンユニオン、D/P |
| 供給の能力 | 生産サプライチェーンを完成させ、予定通りに供給し、品質基準を満たします |
商品の詳細
| 機械用 | ローダー 300G/700G/800G /900G | 互換性 | ユニバーサル |
|---|---|---|---|
| 命を使う | 20営業日 | アダプタ | スティール |
| 特徴 | 高収量 | 製品名 | スペアパーツ |
| 給餌サイズ | 0.5mm | カテゴリ | 自動車 |
| 材料 | 鋼鉄 | 輸送パッケージ | ヌードパッキング |
| 電圧 | 220/380V 50/60HZ | アブラーシブ耐性 | 98% |
| 透明性 | 透明 | 原産国 | 中国 |
| ハイライト | 水冷ケーブル スペアパーツ、保証付き水冷ケーブル、工業用水冷ケーブル,water-cooled cable with warranty,industrial water-cooled cable |
||
製品の説明

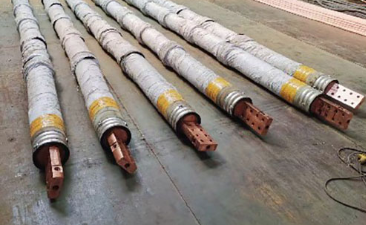

水冷ケーブル製品紹介
1. 製品概要
水冷ケーブルは、サブマージアーク炉、合金鉄炉、工業用シリコン炉、炭化カルシウム炉、精錬炉、およびさまざまな大電流冶金電気炉の中心となる導電性接続コンポーネントです。ショートネット、電極ホルダー、トランス二次側間で大電流の伝送を引き受けます。
従来の裸銅ケーブルは、大電流が流れると激しい熱を発生し、温度上昇、大きな電力損失、劣化しやすく、頻繁な交換につながります。当社の水冷ケーブルは内部循環水冷構造を採用しており、送電時に発生するジュール熱を急速に奪います。温度上昇が少なく、抵抗損失が少なく、安定した導電性能と長寿命が特徴です。 6300kVA ～ 63000kVA の全範囲の冶金電気炉に幅広く適合しており、炉のショートネットワークの省エネ変革に不可欠な部分です。
2. 製品の分類と種類
2.1 ゴムホース水冷ケーブル（従来標準タイプ）
- 構造: 多芯軟銅線導体、内側絶縁ゴム水路、外側耐摩耗性ゴム保護スリーブ、両端ステンレス鋼フランジ
- 適合炉：中小型サブマージアーク炉 6300～25000kVA
- 利点: 優れた柔軟性、容易な曲げとレイアウト、低い総合コスト、成熟したプロセス、便利なメンテナンスと交換
- 用途: 電極クランプとバスバー間の炉ショートネット接続
2.2 ステンレスコルゲートパイプ水冷ケーブル（高耐久大電流タイプ）
- 構造：高導電性無酸素銅編組導体、ステンレス鋼製波形冷却水パイプ、耐高温絶縁層、耐スパッタリング金属シールド
- 適合炉：大型密閉炉33000～63000kVA以上
- 利点: 高温耐性、耐溶融スプラッシュ、強力な耐圧性、長寿命、過酷な高温炉前環境に適し、超大電流下での超低温度上昇
- 用途：大容量工業用シリコン、合金鉄、黄リン密閉電気炉ショートネットワーク
2.3 超ソフトフレキシブル水冷ケーブル（電極可動特別モデル）
- 構造：極細無酸素銅線緻密編組、多チャンネル循環冷却水路、多層老化防止ゴムシース
- 利点：超高柔軟性、大きな曲げストローク、頻繁な電極の昇降でも破損しない、安定した冷却効果
- 用途：電極が頻繁に移動する電極ホルダーとショートネットバスバーの直接接続
3. コア構造と動作原理
ケーブル全体は、導電性銅編組本体、冷却水循環チャネル、絶縁保護層、金属接続端子の 4 つのコア部分で構成されています。
- 導電性銅編組導体
導電性の高い高純度無酸素銅線を使用し、緻密な編組構造により優れた柔軟性と大きな電流容量を実現し、接触抵抗を効果的に低減します。
- 循環冷却水路
冷却水は内部パイプラインを密閉循環で流れ、送電中に銅導体から発生する熱を継続的に吸収し、ケーブルを低温で動作させます。
- 多層断熱＆保護ジャケット
耐高温性、耐老化性、絶縁性のゴム/ステンレス鋼の波形外層により、高温放射線、溶融鉄の飛沫、機械的磨耗を遮断し、短絡や漏れのリスクを回避します。
- 一体型溶接端子フランジ
両端は一体型銅フランジ構造、銅編組によるシームレス溶接、均一な電流分布、小さな接触抵抗を採用し、循環水パイプラインを迅速に接続するための水の入口と出口のインターフェースを備えています。
4. 製品の主な利点
4.1 低消費電力・省エネ
循環水冷却はケーブル温度の上昇を効果的に制御し、抵抗による熱損失を大幅に低減し、変圧器負荷を低減し、製錬電力消費を削減し、長期生産に明らかな省エネ効果をもたらします。
4.2 高い安全性と長寿命
動作温度が低いと絶縁劣化が遅くなります。耐スパッタ外部構造により、溶融金属の溶け込みを防止します。長期の全負荷運転でも過熱焼損故障がなく、シャットダウンメンテナンスの頻度が大幅に軽減されます。
4.3 優れた柔軟性と便利なレイアウト
マルチスペックの柔軟な編組設計は、電極の持ち上げ、炉体の伸縮、さまざまな複雑な短いネットのレイアウトに適応します。軽量で、取り付け、分解、交換が簡単です。
4.4 安定した電流伝達と均一な溶融
全体の抵抗が低く安定しているため、各電極の電流のバランスが確保され、炉装入物の部分的な過熱が回避され、炉の状態が安定し、製品組成の変動が減少し、最終製品の歩留まりが向上します。
4.5 カスタマイズされたマッチングと強力な適応性
ケーブル長、断面積、曲げ半径、フランジサイズ、水路量、炉流に応じた外部保護構造、短い正味スペース、冷却水圧力などのパラメータをカスタマイズ可能。新炉対応や老朽炉の省エネ改修に最適です。
5. 適用炉と業種
- 合金鉄製錬: フェロシリコン、シリコマンガン、フェロニッケル、フェロクロム、フェロバナジウム浸漬アーク炉
- 化学製錬：工業用シリコン、炭化カルシウム、黄燐溶解炉
- 非鉄冶金：銅スラグ、アルミニウム灰、鉛亜鉛精錬電気炉
- 容量範囲: 6300kVA ～ 63000kVA のフルシリーズ電気炉
6. オプションの一致する構成
- 高温防滴ステンレススチール製アウターシールド
- クイックコネクト水道管継手Assy
- ショートネットバスバー用絶縁保護スリーブ
- 軟水循環用の耐食性フランジ
- サポート水循環パイプライン継手の完全なセット
7. フルサイクルのサービスサポート
- カスタマイズされた非標準設計: 炉変圧器の電流と現場のレイアウトに応じてケーブルの断面積と長さを計算します。
- オンサイト技術調査: プロのエンジニアがネット レイアウトの最適化に関する短い提案を提供します
- 厳格な工場検査：出荷前に通電負荷試験、水圧漏水試験、抵抗検出を実施
- アフター保証：ケーブル全体の保証、適合する端子と付属品の長期供給、遠隔技術指導
