伝導型横腕
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Shaanxi Chengda |
| 証明 | ISO 9001 |
| モデル番号 | 設備の処理能力に応じてご相談させていただきます |
| 最小注文数量 | 1台 |
| 価格 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| パッケージの詳細 | 当事者Aの具体的な要件に従って協議する |
| 受渡し時間 | 2ヶ月 |
| 支払条件 | L/C、D/P、T/T、ウェスタンユニオン |
| 供給の能力 | 生産サプライチェーンを完成させ、予定通りに供給し、品質基準を満たします |
商品の詳細
| 保証 | 1年 | 関数 | 交換・修理 |
|---|---|---|---|
| 応用 | 金の採掘。浚渫船 | 耐荷重 | 30T |
| 価格帯 | 部位により異なります | 耐久性 | 高い |
| ハイライト | 伝導性クロスアームのスペアパーツ,クロス・アームの電気部品,保証付きの伝導性クロスアーム |
||
製品の説明

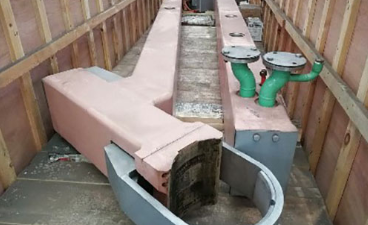

伝導型横腕
1製品概要
導電極導電極は,水中弧炉,鉄合金炉,工業用シリコン炉,電極式電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉,電磁炉カルシウムカルビード炉と閉ざされた精製炉これは,電極の機械的サポートと大電流の電源伝送,一方の端に水冷電線ともう片方の端に電極のクランプを接続する2つの主要な機能を統合しています.
伝統的な分離されたショートネット構造は 独立した導電性銅管と鋼筋の支柱梁を採用し 複雑な配置,多くの隔熱部品,高い回路阻力,重度の熱発生と大きな電力損失水で冷却された導電式クロスアームは,銅鋼複合体またはアルミ鋼複合体空っぽの箱構造を採用し,循環する冷却水チャネルを内蔵しています.それは多くの中間導電と隔熱部品をキャンセル導電経路を大幅に短縮し,皮膚効果とインペダンス損失を軽減し,弧操作を安定させ,溶融電力消費を大幅に削減します.000kVAの電動炉短距離ネットワークのエネルギー節約の変革のためのコアアップグレードの部分です.
2主な製品分類
2.1 銅鋼複合物 水冷却伝導型横腕 (プレミアム標準モデル)
- 材料: 高伝導性の酸素のない銅+高強度炭素鋼の複合プレート,組み込みホールボックス溶接,組み込みの二層迷路冷却水道
- 対応炉: 16,500 〜 63,000kVA 中型・大型 閉ざされた水中弧炉,工業用シリコン炉,鉄合金炉
- 極低抵抗性,優れた電流容量,強い構造的硬さ,電極を上げるときのわずかな振動,均質な内部水冷却低表面温度オーブンの体と同期された長い使用寿命
- 適用: 厳格な省エネと環境保護の要求を伴う高電力,高電流の完全閉ざされた炉
2.2 アルミ・鋼複合物 伝導型横腕 (軽量・費用対効果の高いモデル)
- 材料: 高純度導電性アルミ製の鋼板,軽量空っぽ箱 水冷構造
- マッチングオーブン: 6,300~25,000kVA 小型・中型カルシウムカルバイド,シリコンマンガネス,フェロニッケルオーブン
- 主要の利点は: 軽量,電極液圧システムの軽量,製造コストが低く,輸送と設置が簡単
- 適用: 適度な熱負荷を持つ小規模・中規模電気炉
2.3 統合されたショートネット オールインワン伝導型横腕 (インテリジェント・ハイエンドモデル)
- アップグレードされた構成: 統合された後部導電性銅ベースプレート,内蔵温度と水流感センサー,高強度隔離接続フレンズ,統合された高速交換電極保持器インターフェース
- 配合炉: 33,000 〜 63,000kVA 超大型 知的 無人 溶融炉
- 主要な利点: ショートネットの全体的な配置が簡素化され,接続関節が少なく,接触抵抗が低く,冷却状態のリアルタイムモニタリング,自動超温アラーム,便利なオンラインメンテナンス
3基本構造と作業原理
導電横腕は5つのコア組成から構成されています. 複合材料の導電横腕体,内部循環水冷却チャネル,後部導電切換板,前電極クランプの接続端と隔離された支架ベース.
- 複合式導電腕体
銅/アルミ/鋼の二層複合板を採用する.銅/アルミ層は大電流伝導を承担し,鋼層は機械的な耐久性を提供します.空っぽの長方形の箱構造は,電流の分布を最適化し,皮膚効果を抑制します.
- 閉じた循環水冷却チャネル
独立した分離された迷路水道設計は,地元の死水過熱を排除します.高電流によって生成される熱を継続的に取り除くため,冷却水は腕体内を循環します保護装置の老化や熱変形を防ぐため,安全限界以下に温度を保ちます.
- 後ろの伝導性トランジションプレート
完全に溶接された厚い銅プレート,水冷却ケーブル端末と直接接続,大きな接触面,均質な電流分布,非常に低い接触抵抗.
- 前部クランプ接続端
精密加工されたマウント表面が電極ホルダーとマッチし,信頼性の高いロック構造,電極のオフセットや弧の揺れを防ぐ安定したクランプ力.
- 隔離されたサポートベース
高温耐性のある統合隔離ブロックは,電極持ち立て柱から充電された横腕を隔離する.電気漏れや短回路の危険を排除する.
4主要な製品メリット
4.1 低インペデンスと 重要なエネルギー節約
統合導電構造は 伝送経路を短くし 銅管や隔熱部品を 取り除き 皮膚効果を 効果的に弱体化します短距離ネットワークインペダントを30%~50%減らす長期充電状態で電力の消費量は明らかに減少し,経済的に大きな利益をもたらします.
4.2 高い構造硬さと安定した溶融状態
ホールボックスの複合構造は,強い屈曲抵抗と抗振動性能を特徴としています.電極の引き上げと降ろしは,激しい揺れなくスムーズに動作し,弧燃焼は安定しています.オーブンの温度フィールドの均一性合金組成の変動が減少し,完成品の生産量は改善しました.
4.3 統合水冷却,長寿命
内部圧水冷却は,横腕の全体的な温度上昇を制御し,導電層の局所的な過熱燃焼を回避します.耐磨性および抗酸化性表面処理,従来の分離導電梁構造よりもはるかに長い使用寿命頻繁に交換する停電時間の損失を減らす.
4.4 簡略化されたショートネットの配置,維持費の削減
複合な中間導電部品をキャンセルし,接続フレンズと密封点が少なくなります.モジュール式分割構造は,横腕全体を取り除くことなく部分的な分解と交換を可能にします.,日々の検査と保守がより便利で 部品の消費量が少なくなります
4.5 軽量設計,小持ち荷重
アルミ鋼複合モデルは,非常に自重を削減し,電極液圧リフティングシリンダーの出力電力需要を低下させ,液圧ステーションとリフティング機械部品の使用寿命を延長.
4.6 安全で信頼性の高い多層保護
電気漏れを防止するために,横腕とリフティングフレームの間に高性能隔熱装置を装備し,オプションのオンライン水温と流量モニタリングモジュール,水切れや過熱が発生した場合の自動アラーム効率的に機器の燃焼事故を防ぐことができます.
5適用される産業と炉の容量範囲
- 鉄合金溶融: 鉄シリコン,シリコンマンガネス,フェロニッケル,フェロクロム,フェロバナジウム浸泡弧炉
- 化学溶融:工業用シリコン,カルシウムカルバイド,黄リンゴの溶融炉
- 非鉄金工業:銅スラッグ,アルミ灰,鉛亜鉛 閉鎖式精製電炉
- 容量カバー: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA フルスペックメタルージカルオーブン
6選択可能なマッチング設定
- オンライン リアルタイム 水温と流量モニタリング 警報システム
- 高強度統合絶縁型支架組
- 素放電器付きの電極保持器の接続フレンズ
- 横腕表面の高温防水カバー
- 合致する冷却水管の合流とフィルターの完全なセット
7ライフサイクル全般のサービス保証
- オーダーメイドの非標準設計: オーブンのトランスフォーマー電流,電極直径,ワークショップスペースに応じて,横腕の長さ,セクションサイズ,冷却水流量,インターフェースレイアウトを最適化
- 現地技術調査:プロのエンジニアが全般的な短距離ネットワークマッチング最適化スキームを提供
- 厳格な工場検査: 送料前における水圧水漏れ試験,抵抗検知,負荷振動試験,溶接欠陥検知
- 販売後サポート: 全腕保証,複合板,隔熱ブロック,その他のスペアパーツの長期供給,全国の現場設置と保守
