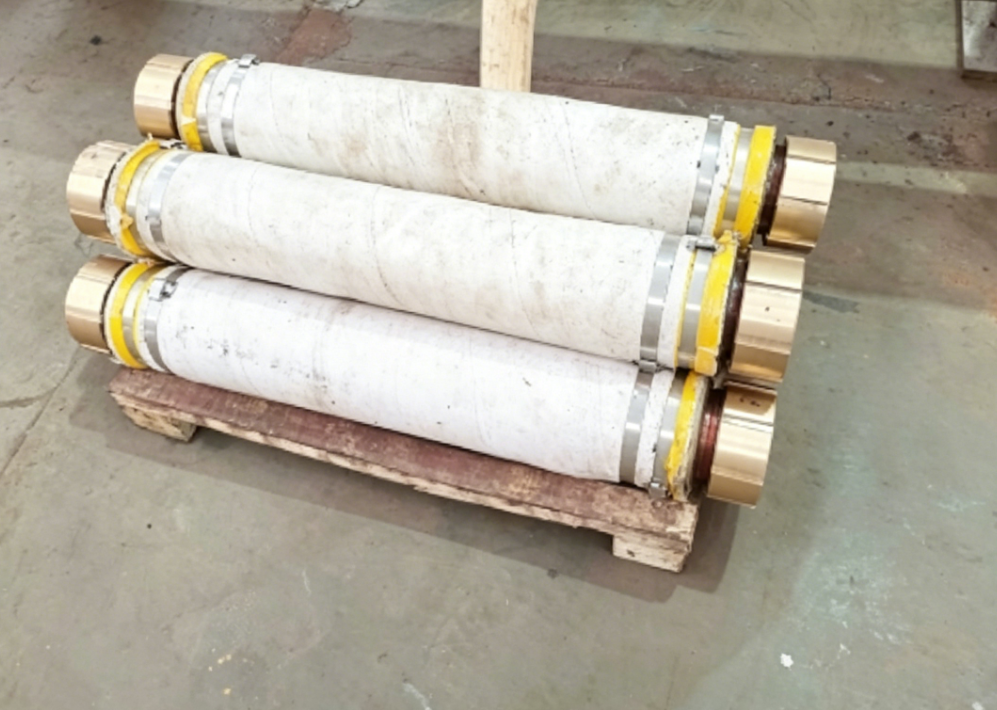

水冷却管状補償器

製品概要

構造構成

1. 内導管 (主導層)




   高電導性と低抵抗性のある高純度銅管のシームレスT2電気炉の二次面に超大電流を帯びて,冷却媒体を直接接触する完全に鍛造されたフレンズまたは角型袖の導電関節は,接触抵抗を削減し,熱発生による脱毛を減らすために,両端で銀塗りの接触面で形成されます.
2. 水で冷却されたサンドイッチの穴




   密閉された水循環間層,完全に溶接された内側と外側管から成され,水入口と出口ノズルで装備されている.冷却水は,冷却死区間なしで導電性銅管の周りに循環炉から電導熱と高温放射を迅速に除去する.
3. スライディング拡張と補償メカニズム




   精密にフィットした内管の望遠鏡切断で,自由な軸膨張と収縮が可能になります.最強の緊張下での裂け目による水漏れを防ぐために,ガイドリーム・リミット・アンチ・ドロップ構造を合わせた微小な射線と角偏移の補償をサポートします.
4. 隔熱 保護 外層




   高強度で高温に耐えるガラス繊維の隔熱シートで 外部金属部品のショート回路を隔離し 熱を隔離し 灼熱を防止し 現場で火傷のリスクを低減します
5. 固定 と 密封 装置




   耐熱ゴムパックと高強度ステンレス鋼のボルトは,長時間高温振動作業条件下で漏れなく,フレンズ表面に多層密封を実現します.望遠鏡の補償状態を視覚的に確認するために,長さ観察マークが付属します..

基本技術パラメータ

一般仕様

主要な業績指標

1. 接触抵抗: ≤0.03μΩ (熱損失を減らすために銀塗合接頭ではより低い)
2. 冷却効率: 単一の熱散電容量15~120kW/h,過熱や熱い銅体を除去
3. 振動耐性: 溶融中の電磁振動に抵抗し,連動中の解散関節や水漏れがない
4. 使用寿命: 通常の柔らかい水での5年以上で,定期的な保守で8年以上まで延長可能

主要な製品優位性 (プロモーション販売ポイント)

1エネルギー節約のための統合導水と水冷却

2機器のストレスを排除するための多次元移動補償

3高伝導性と低損失,超大電流に適しています

4長期間の漏れのない操作のための信頼性の高い密封

5コンパクトな構造,安装と保守が簡単

6金属炉のあらゆるタイプのための完全な状態のカスタマイズ

適用できる産業と対応する機器

1. 鉄合金溶融: 鉄性シリコン,シリコンマンガネス,フェロクロム,フェロバナジウムおよびフェロニッケルのための潜水弧炉のショートネットシステム
2. カルシウムカルビードと黄リン: 閉ざされた大きな深層弧炉の二次導電接続
3. 鉄鋼工業:AC/DC電弧炉とLF小鉢精製炉の短線電導冷却
4. 非鉄性溶融:銅,アルミ,鉛-亜鉛の溶融炉と減熱炉の高電流伝導システム
5. 配件:電気炉変形器,水冷媒銅管,水冷媒電線,水冷媒電線,電導式横腕,全短網配具

製品選択に関するガイドライン

1. 基本選択パラメータ: オーブンのトランスフォーマーの二次電流量, 短な純銅管の外径, 敷地内の設置長さ, 必要な望遠鏡補償ストロック,冷却水供給圧
2. 重労働条件 (電流>25000A) では,熱発生を減らすために,銀塗りのフレンズと拡大された水冷却インターレイヤを搭載したアップグレードされたモデルを選択します.
3. 高温炉体付近の領域では,高温耐性のガラスの繊維から厚くされた隔熱蓋を持つモデルを選択する.
4. 水の硬さが高い工場では,補償器の内部水路の使用寿命を延長するために,柔らかい水循環システムを推奨します.

宣伝 の ニュース タイトル

1. 水で冷却された管状補給器 集積した伝導と冷却拡張関節 鉄鋼電気炉の短網用
2. 高電流水冷補給器,水浸し弧炉と電気弧炉のための特殊の移動と振動吸収装置
3. 二重層サンドイッチ水冷却チューブル補償器,過熱防止と水漏れに対する熱膨張補償のための効率的な冷却
4. 1000Aから50000Aまでのすべての産業用メルト電炉と互換性のあるカスタム水冷管式補償器

外国貿易公式ウェブサイトの英語での簡潔な紹介

水冷却管状補償器
