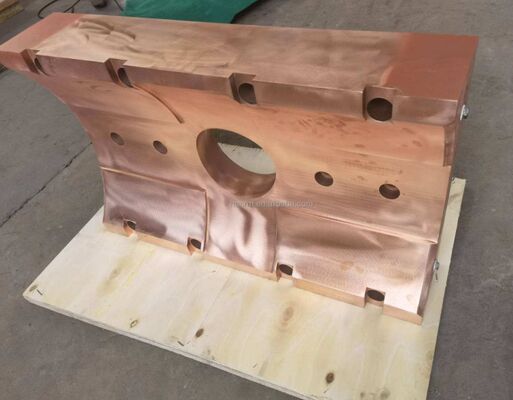

電気アーク炉EAF LRF用電極導電アーム用銅コンタクトジョー
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Shaanxi Chengda |
| 証明 | ISO 9001 |
| モデル番号 | 処理能力に基づいて交渉する |
| 最小注文数量 | 1台 |
| 価格 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| パッケージの詳細 | パーティAの特殊要件に従って議論する |
| 受渡し時間 | 1ヶ月 |
| 支払条件 | L/C、T/T、ウェスタンユニオン |
| 供給の能力 | 生産のサプライチェーンを完了し,タイミングで供給し,品質基準を満たす |
無料のサンプルとクーポンを私に連絡してください.
WhatsAPPについて:0086 18588475571
ウェチャット: 0086 18588475571
Skype: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| ハイライト | EAF用銅コンタクトジョー,電極導電アームスペアパーツ,電気アーク炉銅ジョー |
||
|---|---|---|---|
製品の説明
電気アーク炉（EAF）および取鍋精錬炉（LRF）の電極導電アーム用銅コンタクトジョーは、電気を伝導し、電極をクランプするための重要なコンポーネントです。以下に詳細な紹介をします。
機能と用途
銅コンタクトジョーは電極導電アームに取り付けられ、主に電極をクランプして信頼性の高い電気接続を実現し、電極に電気エネルギーを伝達して加熱し、EAFおよびLRFの正常な動作を可能にするために使用されます。製鋼EAF、取鍋精錬炉、フェロシリコン精錬炉、その他の設備で広く使用されています。
構造的特徴
- 基本構造: 通常、電極アームに近接する背面、電極に面する前面、第1端面、第2端面、および少なくとも1つの第1側面と第2側面を含む。前面には2つの接触面があり、これらは鏡面対称であり、本体に沿って軸方向に伸びています。
- 冷却チャネルシステム: 高温環境での正常な動作を確保するために、銅コンタクトジョーには冷却チャネルシステムが設けられており、冷却剤入口、冷却剤出口、および本体を軸方向および半径方向に貫通する多数の冷却チャネルがあります。冷却チャネルの直径は一般的に4.0〜16.0mmの範囲であり、冷却チャネルは片側開放の深穴によって形成され、効果的に熱を放散し、冷却効果を向上させることができます。
材料選択
- 銅合金: 通常、クロム銅合金などの銅合金が選択されます。これらの材料は、優れた導電性、熱伝導性、耐摩耗性を備えており、高温環境での大電流伝送と長期使用の要件を満たすことができます。
- 銅鋼複合板: 一部の銅コンタクトジョーは、銅鋼複合板で作られています。銅層は導電に使用され、鋼層はさまざまな機械的力に耐えるために使用され、銅の高い導電性と鋼の高い機械的強度という利点を兼ね備えています。
性能要件
- 導電性: 電気エネルギーの効率的な伝送を確保し、電力損失を削減するために、低い接触抵抗が必要です。たとえば、銅アルミニウム複合遷移板と銅チャック間の接触抵抗は、≤0.5μω·m²であることが求められます。
- 機械的強度: 電極の動作中のクランプ力、振動、衝撃に耐えるのに十分な機械的強度が必要です。クランプ力は50〜200kNに達する可能性があります。
- 冷却性能: 冷却チャネルシステムは、動作中にコンタクトジョーの温度を合理的な範囲内に保ち、過熱を防ぐために、良好な冷却性能を備えている必要があります。水の入口温度は一般的に≤35℃で、圧力は0.3〜0.5MPaです。
製造プロセス
- 鍛造または圧延: まず、鍛造または圧延された銅コンタクトジョーのブランクが提供され、ブランクはコンタクトジョーの基本的な形状とサイズを持っています。
- 機械加工: 次に、機械加工、特に深穴ドリル加工により、冷却剤入口、冷却剤出口、および冷却チャネルが導入されます。このプロセスには、冷却チャネルの精度と滑らかさを確保するために、高精度加工設備と技術が必要です。
