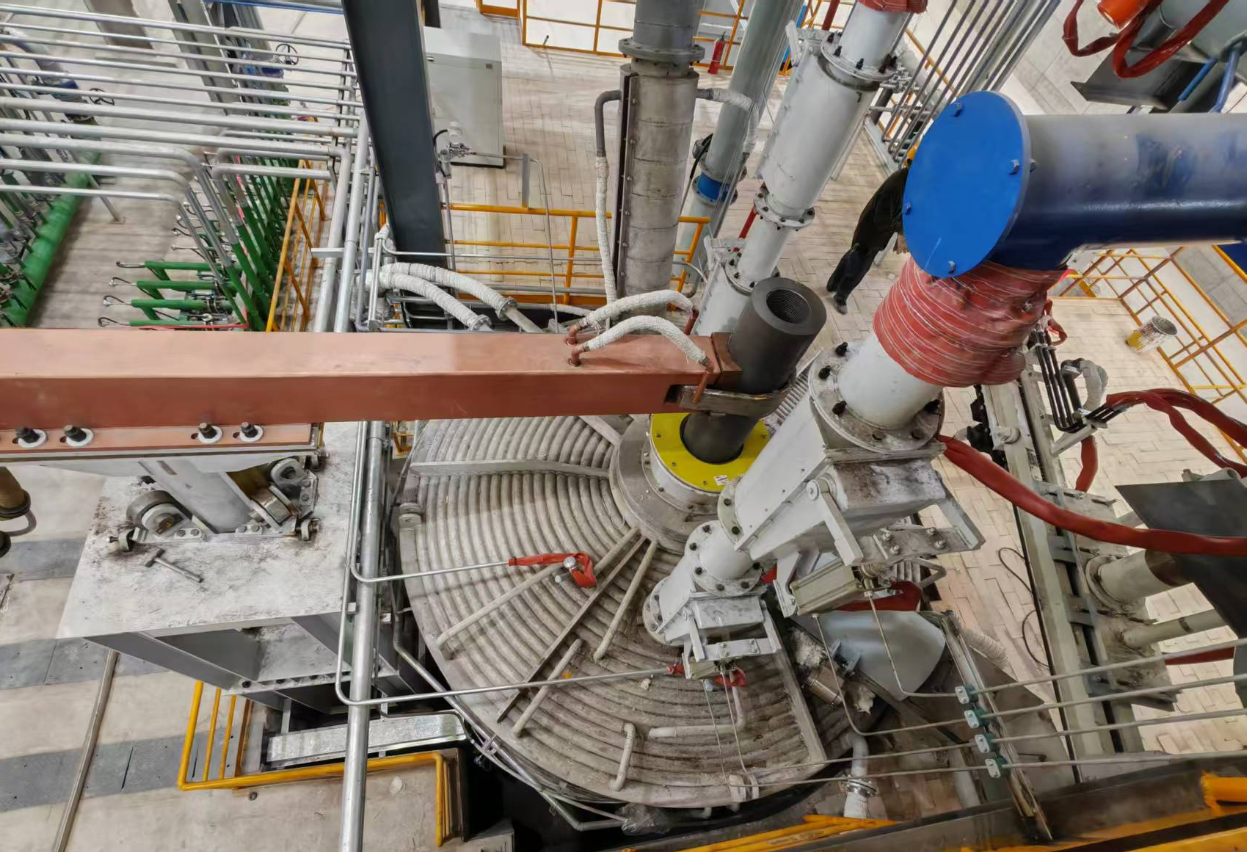

マグネシウムスラグDCアーク炉 3000kVA

この炉は、ピジョン法および類似の熱還元ルートで発生するマグネシウム還元スラグ用の専用DCアーク溶融ユニットです。マグネシウムスラグは微細でアルカリ性が高く、残留金属マグネシウムと未反応のフェロシリコンを含んでおり、従来のAC炉での取り扱いが困難です。3000kVAのDCアーク設計は、集中した安定したアークを提供するため、スラグは備蓄されるのではなく、1つの閉鎖システムで溶融および還元されます。

なぜDCアーク技術がマグネシウムスラグに適しているのか

• 集中アーク熱: DCアークは安定して集中しており、マグネシウムスラグが溶融前に導電性が低いにもかかわらず、1500〜1650℃に迅速に到達します。
• ダブルクローズドループ電極制御: 電極リフトは、リアルタイムの電流と電圧フィードバックを備えたPLC可変周波数制御によって駆動され、スラグ組成が変化してもアーク長を一定に保ちます。
• 高い自然力率: 補償バンクなしで0.90以上、プラントレベルでの無効電力ペナルティを削減します。
• 電極消費量の削減: グラファイト電極の消費量は、同等のAC炉と比較して30％〜50％少なく、フリッカー、ノイズ、高調波の乱れが著しく減少します。
• マルチ電極電源: 非導電性および部分的に溶融したチャージでも確実に溶融でき、AC操作に典型的なブリッジングやデッドゾーンを回避します。

プロセスフロー

1. マグネシウムスラグは、バッチ処理ステーションで破砕、ふるい分けされ、少量のフラックスと還元剤と混合されます。
2. 自動供給により、ダスト抑制を備えた密閉型チャージポートを介してブレンドが炉に供給されます。
3. DCアークはチャージを溶融して流動プールにし、金属と合金相は底に沈み、酸化スラグは浮上します。
4. 金属は、インゴット鋳造または造粒のために下部のタッピング穴からタッピングされ、スラグはビトリフィケーション、冷却、および下流での使用のためにスラグノッチから前方にタッピングされます。
5. オフガスは沈降室とバッグフィルターに入り、排出量は10 mg / m3未満に保たれます。

技術パラメータ

供給範囲

変圧器および整流器キャビネット、水冷シェル付きDCアーク炉本体、電極コラムおよびリフティング機構、密閉型チャージシステム、スラグおよび金属タッピングアセンブリ、循環水冷却ステーション、油圧ステーション、除塵トレイン、PLC自動化キャビネット、試運転およびオペレータートレーニング。

サービス

顧客のスラグサンプルに関するプロセス試験作業、一般配置図および基礎図面、設置監督、コールドおよびホットコミッショニング、主要コンポーネントの12ヶ月保証、および炉制御ネットワークを介したリモートサポート。

用途

マグネシウムプラントスラグ利用、マグネシウム還元スラグ金属回収、ケイ酸カルシウム系二次材料生産、マグネシウムスラグと製鋼スラグまたはフライアッシュの共同処理。

スラグ組成と日量トン数を教えていただければ、お客様のプラントに合わせて変圧器、電極径、冷却能力をサイジングします。
