熱スラグを冷却する炉の設備
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Shaanxi Chengda |
| 証明 | ISO 9001 |
| モデル番号 | 設備の処理能力に応じてご相談させていただきます |
| 最小注文数量 | 1台 |
| 価格 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| パッケージの詳細 | 当事者Aの具体的な要件に従って協議する |
| 受渡し時間 | 2ヶ月 |
| 支払条件 | L/C、D/P、T/T、ウェスタンユニオン |
| 供給の能力 | 生産サプライチェーンを完成させ、予定通りに供給し、品質基準を満たします |
商品の詳細
| タイプ | 廃棄物処理設備 | 生産地域 | 陝西省、中国 |
|---|---|---|---|
| 仕様と型式 | カスタマイズ可能 | 応用 | 固形有害廃棄物の処理 |
| 流水流出 | 4500〜4800 | 容量 | 8-10t/h |
| 受渡し条件 | 新しい | 生産地域 | 陝西省、中国 |
| 電気炉の種類 | 半閉式電弧炉 | 消費電力 | 1200° |
| 設備の生産地域 | シアン,中国 | ||
| ハイライト | 熱スラグ調整炉、スラグ処理炉設備、有害廃棄物調整炉,slag treatment furnace equipment,hazardous waste conditioning furnace |
||
製品の説明

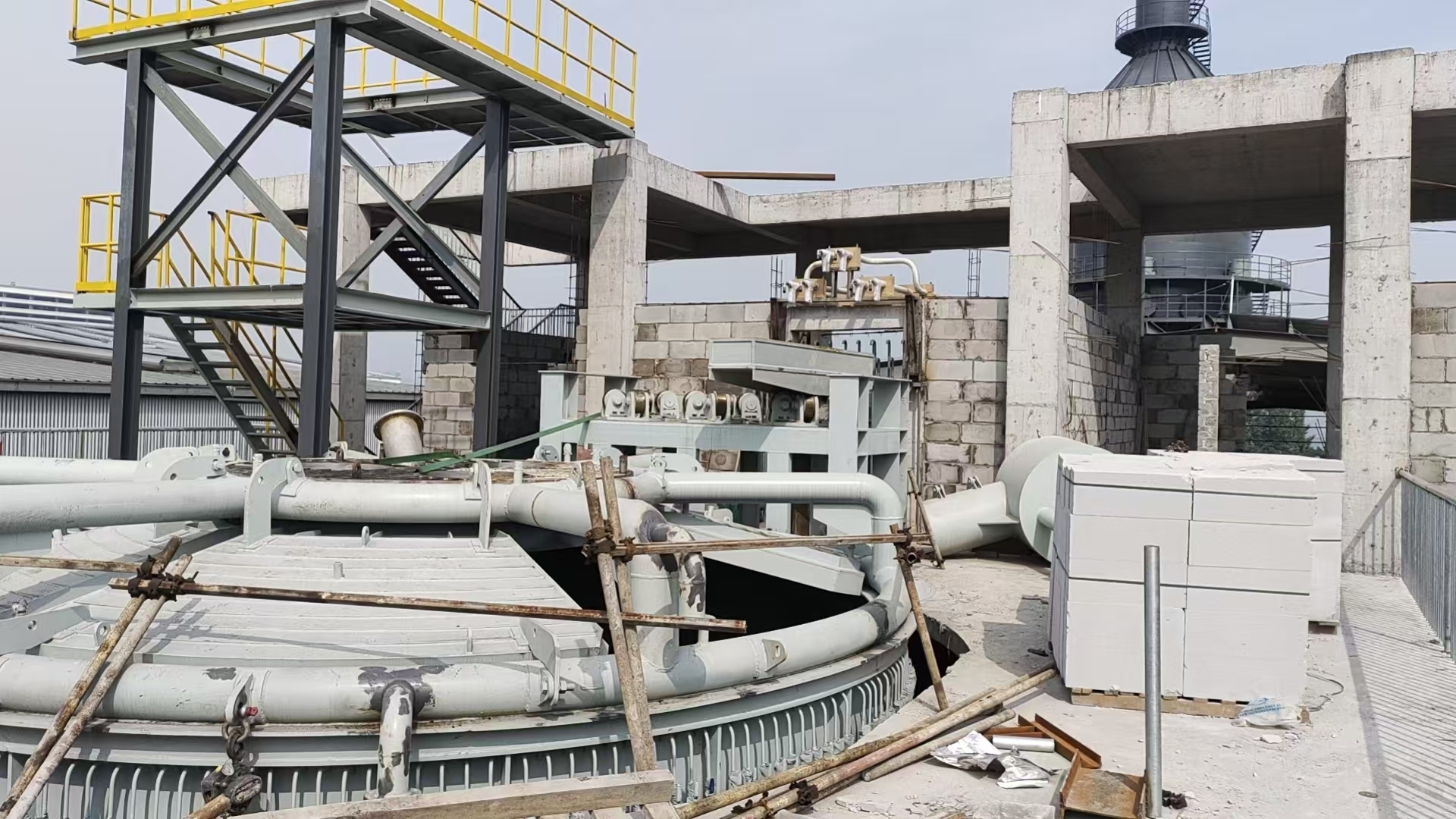

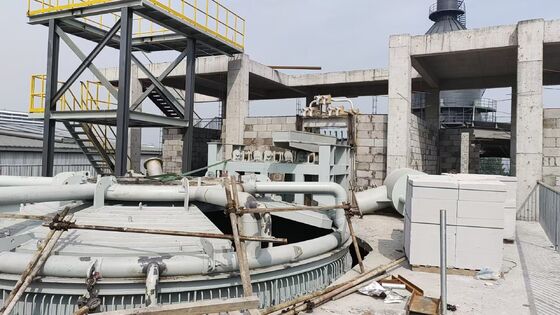

熱スラグ冷却炉設備の導入と技術パラメータ
1設備の概要
熱スラッグ調理炉は,金属産業の固体廃棄物資源利用のための主要な熱設備です.約1300°Cで,水中弧炉や高炉から放出される熱溶性スラッグを受け取り,電気弧加熱,コンポーネントコンディショニング,同化処理により,溶けたスラッグ温度を1450~1500°Cで安定させ,化学成分と流量率を正確に調整します.処理されたスラッグは,岩毛繊維の形成と建材の原材料に直接供給することができます.熱いスラッグの直接利用,廃棄熱の回収,固体廃棄物の排出をゼロにする.
基本機能
- スラッグの受容と貯蔵: 熱損失と塵の排出を減らすため,スラッグを閉じた供給
- 温度上昇: 100~150°C の温度低下を補うために 3 段階の電弧加熱
- コンポーネントコンディショニング:最大コンディショニング比 ≤ 30% のクォーツ砂,石灰岩,その他の添加物を加え,酸性係数を最適な繊維形成範囲に調整する
- 温度と組成の均一化: 電気弧の混ぜ合わせと底部窒素注入,温度均一性 ±5°C
- 定量的なスラッグ利用:安定した流量制御のための水冷却スラッグ出口
- 廃棄熱回収: 予熱と発電のための煙草ガス廃棄熱利用率 ≥80%
構造構成
- オーブンの体:全鋼殻+多層の耐火層 (高アルミナレンガ/シリコンカービッド・ラムリング・マス)
- オーブンのカバー: 密封された水冷却用プレート型,電極,供給,煙排気用の穴
- 電極システム: 3つのグラフィット電極,水力式リフティングと自動弧長調整
- 短網と水冷却ケーブル: エネルギー節約設計によりインペデンスと消費電力を減らす
- スラッグの出口: 側側で水冷蔵された銅製のスラッグドア + 下部残留鉄の出口
- 窒素混ぜるシステム: 均質な混合のために,炉底の多孔性窒素注射銃
- トランスフォーマー: 35kV入力と11レベルの電圧調節の特殊電気炉トランスフォーマー
- 電動制御システム:PLC+タッチスクリーン,温度,電源,電極の引き上げの自動閉ループ制御
主要 な 利点
- 高効率と省エネ:従来の冷凍スラッグ再溶融と比較して15%以上の電力削減
- 正確な制御:出口スラッグ温度1480±5°C,安定した流量
- 環境に優しい操作: 完全に閉ざされた構造で袋の粉末除去,粉末や廃水排出なし
- 広範囲に適応可能: シリコンマンガネスススラグ,フェロニッケルスラグ,高炉スラグ,調理比0~30%
- 長期使用寿命:水冷蔵された主要部品と高品質の耐火材料,炉内膜の使用寿命 ≥18ヶ月
2主な技術パラメータ (標準3200kVAモデル)
炉体パラメータ
- 溶けたスラッグの定量容量: 45t
- オーブンの外殻直径: φ4400mm
- 炉内直径: 上部 φ3200mm / 下部 φ3000mm
- オーブンの深さ: 1700mm
- オーブンの総高さ: 2800mm
- 作業圧:軽正圧 50~100Pa
- 耐火材料: 作業層 高アルミナレンガ,熱隔熱層 軽量隔熱レンガ
電気パラメータ
- トランスフォーマーモデル:HKSSPZ-3200/35 (過負荷容量20%)
- 定数容量:3200kVA
- 主電圧: 35kV
- 二次電圧: 170V/290V (11ギア調節可能)
- 2次電流: 9130A
- グラフィット電極直径: φ400mm
- 電極の持ち上げ筋: 1200mm
- 電極給電速度: 50~100mm/h
- 短距離電圧減少: ≤5V
- パワーファクター: ≥085
プロセスの技術パラメータ
- 入口スラッグ温度: 1250~1350°C
- 出口スラッグ温度は1450~1500°C (標準1480°C)
- 温度制御精度: ±5°C
- スラッグ出力容量: 5t/h (調節可能 3~6t/h)
- 最大調理量比: 30%
- スラグ酸性係数 (Mk): 1.2 〜 1.5
- 溶けたスラッグ密度:2.3t/m3
- 電力消費量:スラッグ1トンあたり ≤220kWh
- 廃棄熱回収能力:スラッグ1トンあたり ≥600kcal
補助システムのパラメータ
- 窒素の作業圧:0.6~0.8MPa
- 窒素流量: 50~80Nm3/h
- 冷却水圧:0.4~0.6MPa
- 冷却水の総流量: ≥120m3/h
- 排気ガス温度: ≤250°C
- 掃除空気の容量: 8000~10000Nm3/h
3モデル選択仕様
| モデル | 容量 | スラッグ出力容量 | トランスフォーマー電源 | 電極直径 |
|---|---|---|---|---|
| RZ-1500 | 30t | 3t/h | 1500kVA | φ350mm |
| RZ-3200 | 45t | 5t/h | 3200kVA | φ400mm |
| RZ-5000 | 60t | 8t/h | 5000kVA | φ450mm |
4応用分野
- 岩羊毛と鉱物羊毛の生産: シリコンマンガネススラグとフェロニッケルスラグで直接繊維を形成
- 建設材料の原材料: ガラスセラミックスと透き通るレンガのための改造された高炉スラッグ
- 廃棄熱の利用: 電気発電と暖房のための煙草ガス廃棄熱の回収
- 固体廃棄物の無害処理:重金属の安定化と廃棄物の削減
