省エネと環境保護を備えたホットメルトスラグ造粒電気保持炉

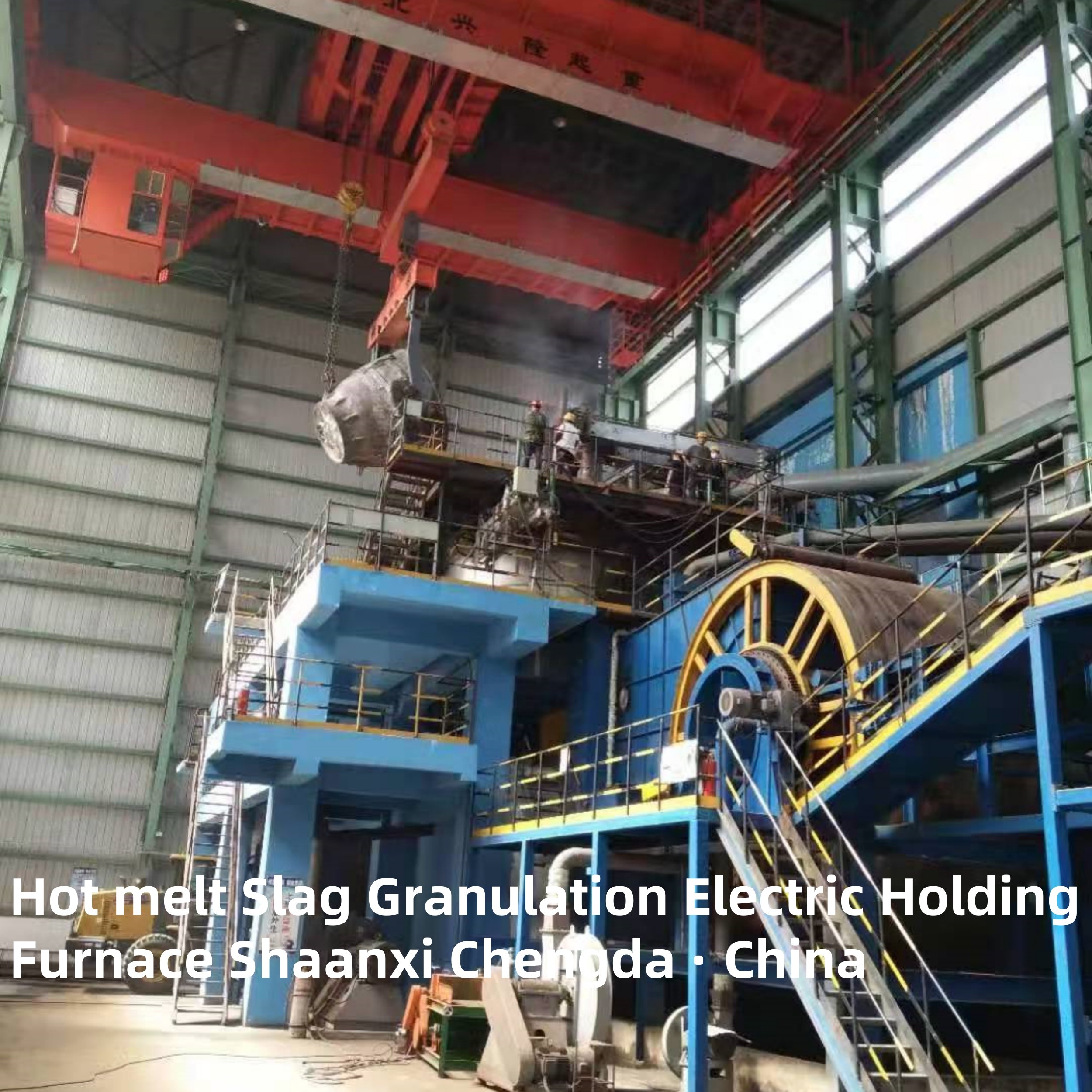

ホットメルトスラグ造粒電気保持炉

設備の適用:

  この設備は、製鉄高炉からのホットメルトスラグを受け入れ、少量の調整（質量を10〜15％調整）を行い、電流と電圧を調整して流出口の温度を安定させ、特許取得済みの銅ゲートを使用してスラグポートの流れを制御し、連続的に遠心分離機に輸送して鉱物ウールを準備するために使用されます。

プロセスの説明:

  産業廃棄物スラグを含むスラグバッグは、スラグトラックまたは鉄道車両で電気炉ワークショップに輸送され、炉に投入され、温度上昇と組成調整が開始され、温度測定とサンプリングによって鉱物ウールの生産要件を満たすことが決定され、遠心分離機およびその後の鉱物ウール生産ラインに輸送され、鉱物ウール生産ラインの原料として提供されます。

構造的特徴:

1. 煙の排出量が少なく、環境上のメリットが明らかです。
2. 高効率：電気炉の溶解効率は、コークスキュポラの2倍です。
3. 電気炉の流れ制御は安定しています。以下の側面から、ストックの流れの安定性を確保します:
① 電気炉の体積設計と電極設計は合理的です。
② 水冷出口制御の精密設計。
③ 自由な動きが可能な可動シュート。
4. 低エネルギー消費：電気炉内のホットスラグの主な電力消費量：綿1トンあたり350〜400度、グラファイト電極の消費量は綿1トンあたり2〜3kgです。
5. 電気自動化の高度;

プロセス図の下:

1. コア定義と主要機能

1.1 定義

1.2 主要機能

• 温度安定化: インテリジェントな電気加熱制御により、溶融スラグを1300〜1500℃に維持し、連続造粒のための流動性を確保します。
• 効率的な造粒: 高度な噴霧造粒技術を採用し、粒子サイズが0.1〜5mm（必要に応じて調整可能）の、真球度が高く、粒度分布の良いスラグ粒子を生成します。
• 廃熱回収: 熱交換器を介して溶融スラグから廃熱を回収し、蒸気または温水に変換して生産と加熱に使用し、従来のプロセスと比較してエネルギー消費を30〜50％削減します。
• 無害化処理: 急速冷却によりスラグ中の重金属を完全に固化し、浸出による環境汚染を回避します。一方、スラグ処理中の粉塵や有害ガスの排出を排除します。
• 資源利用: 造粒スラグ製品は、高級建築骨材、セメント混和剤、または新素材の原料として直接使用でき、産業固形廃棄物のリサイクルを実現します。

2. コア構造と技術原理

2.1 コアコンポーネント

2.2 技術原理

1. 供給段階: 製錬設備（電気アーク炉、転炉など）からの高温溶融スラグは、密閉されたシュートを介して保持炉に輸送されます。
2. 温度保持段階: 電気発熱体は炉本体を加熱して、スラグ温度を設定値（1300〜1500℃）に維持し、スラグが固化せずに流動状態を維持するようにします。
3. 造粒段階: 溶融スラグは底部ノズルから流れ出し、高圧空気または水流によって微小液滴に噴霧されます。液滴は急速に冷却され、収集ビン内で固形粒子を形成します。
4. 熱回収段階: 造粒中に生成された高温煙道ガスと炉本体からの熱は、熱交換器によって回収され、水を蒸気に変換してリサイクルされます。
5. 収集と保管: 造粒スラグ粒子はコンベアベルトを介して貯蔵ビンに輸送され、梱包または直接下流の生産ラインに送ることができます。

3. 主要技術パラメータ

4. 製品の特徴

• 省エネと環境保護: 溶融スラグから廃熱を回収し、化石燃料の消費を削減します。運転中に廃水、廃ガス、固形廃棄物の排出がなく、国際環境基準（EU CE、ISO 14001など）に適合しています。
• 高い資源利用率: 造粒スラグ製品は、高い活性と優れた機械的特性を備えており、天然砂利に代わるものであり、「廃棄物を宝に変える」ことを実現し、資源の無駄を削減します。
• 安定した信頼性の高い操作: 電気加熱システムは安定した熱出力を持ち、耐火材料は高温耐性と耐食性を備えています。自動制御システムはリアルタイム監視と障害早期警告を実現し、24時間の連続運転を保証します。
• 強力な適応性: さまざまな溶融スラグ（製鋼スラグ、非鉄金属製錬スラグ、産業固形廃棄物焼却スラグなど）に適しており、組成と粘度が異なります。ユーザーのスラグ組成と処理能力に応じてカスタマイズできます。
• 低運用コスト: 電気加熱システムは高い熱効率を持ち、コンポーネントのメンテナンスコストは低いです。造粒プロセスは簡単で、労力の投入を削減します。

5. 適用シナリオ

• 冶金産業: 製鋼スラグ、製鉄スラグ、非鉄金属（銅、アルミニウム、ニッケル）製錬スラグ処理。廃熱の回収と建築骨材の生産。
• 産業固形廃棄物処理: 都市固形廃棄物、有害廃棄物、産業廃棄物からの焼却スラグの処理。スラグの無害化処理と資源利用。
• 建材産業: 造粒スラグからの高級コンクリート骨材、セメント混和剤、軽量建材の製造。
• 新エネルギーと環境保護プロジェクト: 廃棄物発電プラント、産業廃熱回収プロジェクト、循環型経済産業団地の支援設備。

6. 競争上の優位性

• 高度な技術: 電気加熱保持、効率的な造粒、廃熱回収技術を統合し、技術的成熟度で業界をリードしています。
• カスタマイズされたソリューション: ユーザーのスラグ特性、処理能力、製品要件に応じて、オーダーメイドの設備設計とプロセス最適化を提供します。
• 国際認証: この製品は、CE、ISO 9001、その他の国際認証に合格しており、グローバル市場（ヨーロッパ、東南アジア、アフリカなど）の技術および環境基準に準拠しています。
• 包括的なアフターサービス: 設備の設置、試運転、運転トレーニング、メンテナンスを含むワンストップサービスを提供します。海外サービスセンターは、タイムリーな技術サポートを保証します。
