3000kVA 希少金属と貴金属の回収 浸水式弧炉
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Shaanxi Chengda |
| 証明 | ISO 9001 |
| モデル番号 | 設備の処理能力に応じてご相談させていただきます |
| 最小注文数量 | 1台 |
| 価格 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| パッケージの詳細 | 当事者Aの具体的な要件に従って協議する |
| 受渡し時間 | 2ヶ月 |
| 支払条件 | L/C、T/T、ウェスタンユニオン |
| 供給の能力 | 生産サプライチェーンを完成させ、予定通りに供給し、品質基準を満たします |
商品の詳細
| 製品標準 | 前もって割り当てられる | 電源 | 電気 |
|---|---|---|---|
| 温度範囲 | 最大1600°C | インストール | オンサイトでの設置と試運転 |
| メンテナンス | モジュール式コンポーネントによる簡単なメンテナンス | 電源 | 380V/50Hz |
| 製品名 | フェロアロイ精錬設備 | 地域 | 陝西省、中国 |
| マーケティングタイプ | 通常品 | 燃料 | 電気 |
| ハイライト | 3000KVAの水中弧炉,宝石回収炉,フェロアロイ精錬設備 |
||
製品の説明

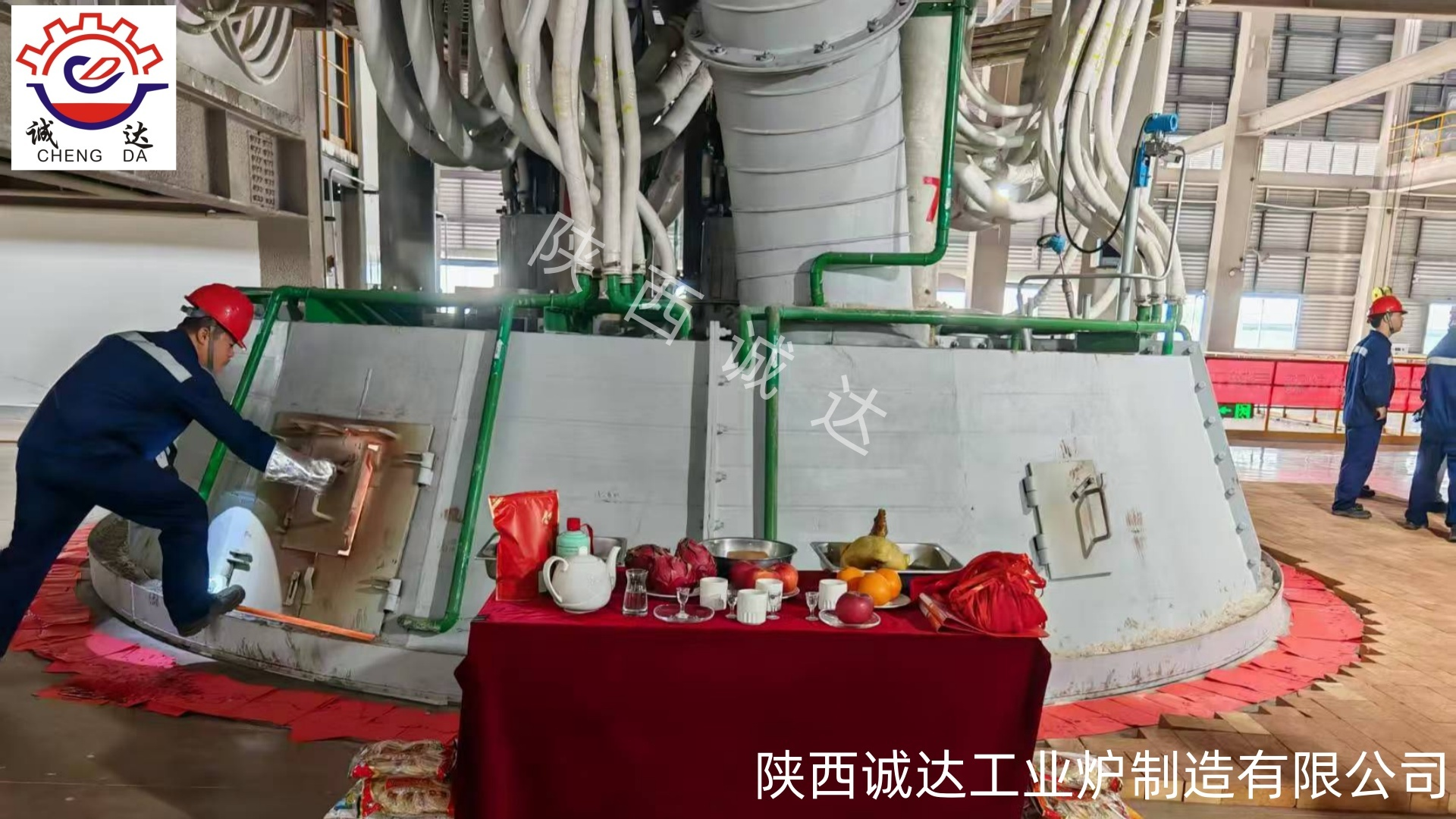

3000kVA レア・貴金属回収サブマージアーク炉
公式サイト商品紹介
1. 製品概要
製品名: 3000kVA レア・貴金属回収用特殊サブマージアーク炉
メーカー: 陝西成達工業炉製造有限公司
アプリケーションシナリオ: さまざまな希少貴金属を含む固体廃棄物、製錬スラグ、触媒ダスト、電子スクラップ、尾鉱および除塵灰からの、金、銀、白金、パラジウム、ロジウム、タンタル、ニオブ、ニッケル、コバルト、銅、錫、ビスマスおよびその他の貴重な金属の乾式冶金濃縮および回収。
密閉型低フード構造と全自動PLCインテリジェント制御によるサブマージアーク製錬プロセスを採用し、中小規模のレア貴金属リサイクル生産ラインに最適です。この製品は、設置面積が小さく、金属回収率が高く、エネルギー消費量が制御可能で、排ガス処理が容易であるという特徴を備えており、有害廃棄物のリサイクルと希少貴金属の循環回収の中核となる完全な機器セットとして機能します。
2. 充実したサポート機器構成
フルセットは、10 個のシステムで構成される統合ユニットとして提供されます。
- サブマージアーク炉用3000kVA特殊変圧器電源システム
- 高圧配電＆低圧PLC 全自動電気制御システム
- 三相自己焼成電極、クランプホルダー、油圧昇降・加圧システム
- 低インピーダンス水冷ショートネットワーク（水冷銅管、水冷ケーブル、鍛造銅タイル）
- 水冷密閉炉本体＆高温耐食ライニングシステム
- 密閉型軟水循環冷却システム (炉のシェル、フード、ホルダーを完全に冷却カバー)
- 油圧ステーションと補助炉操作機構
- 自動トップシール供給および材料分配システム
- マット・スラグ用ダブルステーションタッピング穴開け・栓抜き装置
- 除塵、脱硫、脱窒装置用のインターフェースを備えた排ガス収集フード
3. 標準技術パラメータ表
| パラメータ項目 | テクニカルインデックス | 備考 |
|---|---|---|
| 定格変圧器容量 | 3000kVA | レア貴金属回収専用の省エネ変圧器 |
| 一次入力電圧 | 10kV / 35kV (オプション) | プラントの既存の電力網に適合 |
| 二次電圧調整ステージ | 18段階の負荷時電気制御 | 溶解、還元、濃縮プロセスに適応可能 |
| 定格二次電流 | 16800A | 低電圧大電流による均一な溶融池加熱 |
| 力率 | ≥0.92 | バランスのとれた三相、電力網への影響が少ない |
| 自己焼成電極径 | Φ450mm | 3 グラファイト/自己焼成電極 |
| ピッチ円直径 | Φ1800mm | 希少貴金属の低床サブマージアーク製錬に最適化 |
| 炉外殻直径 | Φ4200mm | 分割溶接水冷シェル、耐高温変形 |
| 炉内有効径 | Φ3300mm | 希少貴金属スラグ侵食に強い特殊ライニング |
| 炉床深さ | 1600mm | 貴金属の捕捉率を高めるための層状のマット形成と強化 |
| 最大電極ストローク | 1200mm | 応答性の高い自動油圧昇降 |
| 電極上昇速度 | 0.4～0.6m/分 | PLC自動アーク安定化調整 |
| マットタッピング穴・スラグタッピング穴 | 各1個、開先角度135° | 自動出湯開栓機との組み合わせ |
| 循環冷却水の流れ | 85t/h | 軟水密閉循環、入口温度 ≤30℃ |
| 冷却水使用圧力 | 0.3～0.4MPa | すべての水冷コンポーネントを強制冷却 |
| 炉ごとの毎日の固形廃棄物処理能力 | 25～35トン | 原材料の貴金属含有量により変動します |
| 最高溶解温度 | 1900℃ | PtやPdなどの高融点金属の濃縮需要に対応 |
| 制御モード | 全自動PLC + タッチスクリーンHMI | 電極電流、温度、給電を全自動で監視 |
| 炉の構造 | 半密閉型低煙道フード | 粉塵を飛散させずに排ガスを集中収集 |
| 総機器設置面積 | 約120㎡ | 中小規模のリサイクルプラントに適しており、インフラコストが低い |
4. 製品の主な利点
4.1 レアおよび貴金属回収のためのカスタマイズされたプロセス、より高い回収率
炉床構造は貴金属のマット捕捉技術に最適化されており、安定した均一な溶融池温度を実現します。 Au、Ag、Pt、Pdなどの貴金属の捕捉率は98％以上に達します。低品位のスラグ、廃触媒、回路基板灰、除塵灰、その他の複雑な混合物質を処理できます。溶解、還元、層状濃縮が 1 つの炉で完了するため、下流の精製手順が簡素化されます。
4.2 運用コストを削減する低エネルギーインテリジェント電源システム
各製錬段階に正確に適合する多段電圧を備えた特別な低損失 3000kVA 炉内変圧器を装備しています。最適化された低インピーダンス水冷ショートネットワークにより電力損失を削減します。全自動の電極制御により、リアルタイムでアークが安定し、原料 1 トンあたりの総合的な電力消費量が業界平均と比較して 12% ～ 18% 削減されます。このシステムは、強力な高調波抑制機能を備えた三相電流のバランスを自動的にとるため、特別に大容量の無効電力補償装置が不要になります。
4.3 完全水冷密閉構造、長寿命、容易なメンテナンス
炉殻、煙道フード、圧力リング、銅タイルは強制軟水冷却を採用し、貴金属溶融スラグの高温侵食や精練に耐えます。炉のライニングは、メンテナンス間隔を長くするためにマット腐食に耐性のある特殊な耐火材料で作られています。モジュラーホルダーとクイックディスコネクト水冷ケーブルにより、電極交換やコンポーネントのオーバーホールにかかる時間を大幅に節約できます。
4.4 PLC 完全クローズドループ制御、労働依存性の低減
タッチスクリーンは炉の温度、三相電力、電極の位置、冷却水の温度と圧力、供給流量を集中監視します。過熱、水不足、ショート時に自動インターロック警報保護が作動します。複数の事前設定された貴金属製錬プロセス プログラムは、さまざまな原料条件に合わせてワンクリックで切り替えることができます。オペレーターは簡単なトレーニングで習熟できます。
4.5 環境に優しい密閉設計、有害廃棄物EIA規格に準拠
半密閉型の煙道フードは炉の上部を完全に囲い、粉塵や臭いが飛散することなく集中的に排ガスを排出します。有害廃棄物リサイクル企業向けの環境処理施設と互換性があり、固形廃棄物のリサイクルと希少貴金属の再生に関する国の環境受け入れ基準を満たし、全国的なプロジェクトの承認を容易にします。
4.6 ワンストップ完全納品、フルライフサイクルメーカーサービス
陝西成達は、機器の設計、製造、一貫配送、オンサイト設置、炉のベーキングと試運転、貴金属精錬配合トレーニングを含むフルチェーンのサービスを提供しています。完全なセットにはタッピングマシン、水冷ケーブル、油圧ステーション、およびすべての適合するアクセサリが含まれており、サードパーティから追加購入する必要はありません。
5. 対象となるリサイクル材
- 貴金属製錬のテールスラグ、Cu/Ni/Co製錬の濃縮スラグ
- 自動車用三元触媒、廃化学触媒（Pt、Pd、Rh）
- 廃基板・電子部品の粉砕分別灰
- Au/Ag を含む尾鉱、鉱物加工からの除塵灰、乾燥した電気めっきスラッジ
- タンタル、ニオブ、バナジウム、モリブデン、チタン等のレアメタルを含む産業廃棄物残渣
- さまざまな非鉄製錬から出る煙道ダストおよび金属再生スクラップ
