エクセントリック・ボトム・タッピング・電気弧炉
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Shaanxi Chengda |
| 証明 | ISO 9001 |
| モデル番号 | 設備の処理能力に応じてご相談させていただきます |
| 最小注文数量 | 1台 |
| 価格 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| パッケージの詳細 | 当事者Aの具体的な要件に従って協議する |
| 受渡し時間 | 2ヶ月 |
| 支払条件 | L/C、T/T、ウェスタンユニオン |
| 供給の能力 | 生産サプライチェーンを完成させ、予定通りに供給し、品質基準を満たします |
商品の詳細
| 融解能力 | 5-300トン | 動作温度 | 1600~1800°C |
|---|---|---|---|
| 応用 | 鉄鋼製造、合金製造、金属リサイクル | 制御システム | PLC / コンピュータ制御 |
| 設備の種類 | 産業機械 | 特徴 | 省エネ |
| デバイスの種類 | 直流電弧炉 | 電圧調節モード | 負荷電圧の制御がない |
| オーブンのタッピングシステム | 底部または横部にタップする | キーワード | 溶解炉 |
| ハイライト | 製鋼用電気炉、偏心出銑炉、出銑付製鉄設備,eccentric bottom tapping furnace,steelmaking equipment with bottom tapping |
||
製品の説明

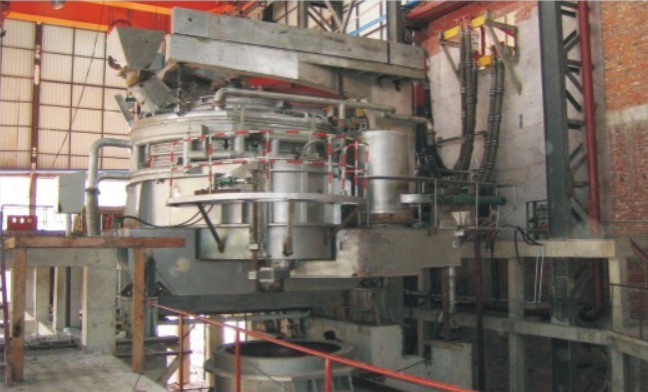

偏心底出し電気炉
機器とパラメータの紹介
EBT電気炉 |高効率スラグフリータップ＆短工程製鋼の中核設備
偏心底出電気炉（EBT）は、現代の製鋼ショートプロセスの中核設備です。炉底偏心タッピング設計を採用し、スラグフリー出湯と残鋼・スラグ保持作業、溶鋼の品質と生産効率を大幅に向上させ、超高出力製錬の需要に応えます。
1. 設備構成
EBT 電気炉は 4 つのコア モジュールで構成されています。炉体系、機械系、電気系、補助系、コンパクトな構造と高度な自動化が特徴です。
1.1 炉体システム
- ファーネスシェル: 上部シェルと下部シェルに分かれています。下部は鼻楕円偏心構造を採用し、マグネシウム炭素レンガ/アルミナマグネシア耐火レンガで裏打ちされています。水冷炉壁被覆率は87%～90%に達します。
- 水冷炉屋根：中央に電極穴を設けた完全水冷構造で、シーリングと排煙装置を装備しています。
- 偏心タッピングボックス: 炉底の偏心位置に出湯口を設置し、スライドゲート・ストッパー開閉機構と連動し、マグネシア排水砂を充填し自動注湯開始します。
1.2 機械システム
- 電極昇降機構: 電極リフトとアーク出力を調整するためのサーボドライブを備えた銅鋼複合材/アルミニウム合金導電性クロスアーム。
- 炉傾斜機構：油圧駆動。出湯側の傾斜角度はわずか5°～15°で、構造が簡素化され、短絡ネットワークの損失が低減されます。
- 炉屋根昇降回転機構：電気・油圧駆動によりスクラップ装入や炉メンテナンスに連携します。
- 酸素・炭素注入ランスシステム: 炉壁バンドルジェット設計により、発泡スラグサブマージアーク製錬をサポートし、酸素供給と浸炭効率を高めます。
1.3 電気システム
- 炉用変圧器: 超高出力構成、ユニット出力 ≥ 600kVA/t、安定したアーク電源を提供します。
- ショートネットワークシステム: 電力損失を低減する低インピーダンス設計の大電流伝導ループ。
- PLC自動制御システム: 電極調整、電力制御、傾斜操作、安全インターロックを統合し、遠隔監視とデータトレーサビリティをサポートします。
1.4 補助システム
- 水冷システム: 炉殻、炉屋根、電極クロスアームなどの密閉循環水冷却の主要コンポーネント。
- 油圧システム: 炉の傾斜、電極の昇降、出湯口の開閉に電力を供給します。
- 除塵・排煙システム：袋除塵・廃熱回収機能を搭載し、環境保護基準を満たしています。
- 柄杓・柄杓車: 溶鋼を引き受け、LF/VOD精錬プロセスとマッチングします。
2. 主要な技術パラメータ（標準規格）
| パラメータ | 仕様（50t / 100t / 150t） |
|---|---|
| 定格容量 | 50t / 100t / 150t (最大出湯能力：1.05～1.2倍) |
| 炉殻直径 | φ4600mm / φ5800mm / φ6800mm |
| 変圧器容量 | 18000kVA / 30000kVA / 45000kVA |
| グラファイト電極の直径 | φ450mm / φ500mm / φ550mm |
| 電極ピッチ円 | φ1150mm / φ1350mm / φ1500mm |
| タッピング穴径 | φ120～150mm（マグネシア耐火物） |
| 傾斜角度 | タッピング側: 5°-15°、戻り傾斜: ≤5° |
| タッピング時間 | 1加熱あたり3～5分、鉄鋼スラグ分離率＞95% |
| 製錬サイクル | 1ヒートあたり45～60分（スクラップ予熱および連続充電あり） |
| 残鋼量 | 定格容量の10%～15%、残留スラグ率≧95% |
3. パフォーマンス上の利点
- スラグフリータッピングと純鋼品質: 小角度傾斜の偏心底タッピングにより炉内にスラグが保持され、リンと硫黄の含有量を効果的に低減し、高炭素鋼および合金鋼の製造に適しています。
- コスト最適化による高効率と省エネ：製錬サイクルが20％短縮され、熱損失が約20％減少しました。耐火物の耐用年数は、消費量の削減により 15% 延長されました。
- 安全、安定、簡単な操作: 従来の傾いたタッピングの飛沫リスクを回避します。 90％以上の自動注湯開始率、PLCワンキー操作により労働力が軽減されます。
- 短工程生産に対応: LF精錬や連続鋳造設備と組み合わせてEAF-LF-CCの短工程生産を実現し、年間生産量は最大40万～80万トンまで対応可能です。
4. 適用範囲
～の製錬に広く使用されています軟炭素鋼、合金鋼、ステンレス鋼、特殊鋼。スクラップベースの短工程製鉄所、鋳造企業、特殊鋼生産基地に適しており、現代のグリーン製鋼に推奨される設備として機能します。
