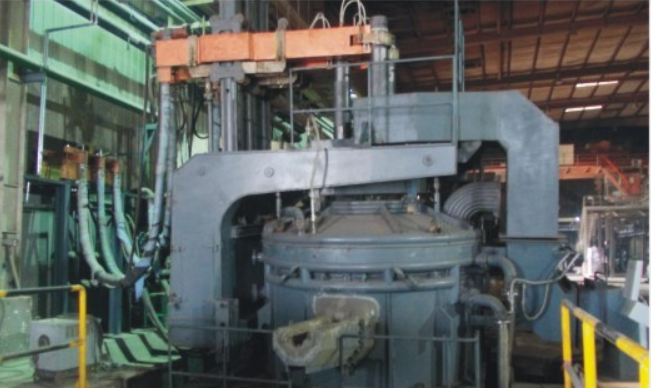

完全水冷電気炉

装備とパラメータの紹介

製品概要

1. 主要設備構成

1. 完全水冷炉本体




   分割型完全水冷炉殻と密閉循環水冷中間層構造の水冷炉壁を採用し、耐火物の使用量を大幅に削減し、高温耐侵食性と低変形性を備えています。


2. 完全水冷炉屋根




   一体型環状完全水冷構造で、中央の電極穴と側面の除塵・排煙インターフェースを備え、優れたシール性能、急速冷却、長寿命を特徴としています。


3. 電極昇降システム




   完全水冷の導電性クロスアーム、サーボ油圧/電気リフティングドライブ、高感度調整、安定した電気アーク、低エネルギー消費。


4. チルト＆チャージ機構




   油圧炉傾斜、炉屋根昇降および回転機構を上部に取り付けたスクラップスチールバスケットと組み合わせて、高速装入と高度な自動化を実現します。


5. 電気制御システム




   高出力電気アーク炉変圧器、低インピーダンスのショートネットワーク、PLCインテリジェント制御システム、ワンキースタートストップ、自動アーク安定化、および完全なインターロック保護をサポートしています。


6. 補助システム




   密閉循環水冷却システム、除塵・排煙システム、酸素・炭素注入ランスシステム、油圧制御システム、充実のサポート設備を完備。



2. コアパフォーマンスの利点

• 完全水冷構造：大面積の耐火石積みを排除し、耐火物の消費量を大幅に削減し、メンテナンスサイクルを延長します。
• 高温耐性と耐浸食性：強制水冷により炉体の変形が少なく寿命が2倍になります。
• 高い製錬効率：熱効率が高く、溶解速度が速く、一回加熱溶解サイクルが短縮されます。
• 低い運用コスト: 電力消費量、耐火物消費量、人件費維持コストが低く、製鋼全体のコストが削減されます。
• 環境に優しい: 排煙基準を満たす粉塵除去装置を備えた密閉型排煙装置です。
• 強い適応力: 通常の電気炉または EBT 偏心底出タップ全水冷電気炉として設計でき、炭素鋼、合金鋼、鋳鋼の製錬に適しています。

3. 共通技術パラメータ（参考）
