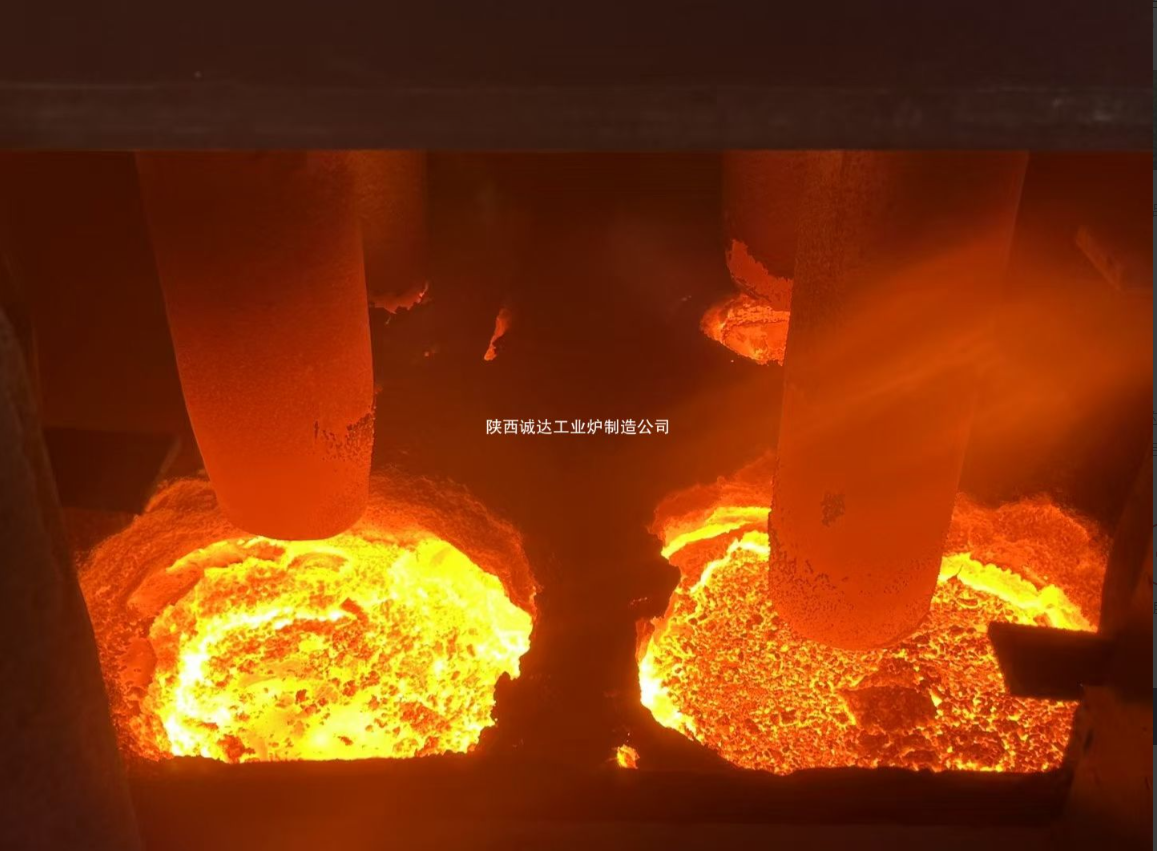

4電極の大きな直流水下弧炉

四電極大型DCサブマージアーク炉は、冶金産業において鉱石やその他の原料を還元製錬するために使用される一種の設備です。
構造的特徴:
炉体：通常、炉殻と炉 lining で構成されています。炉殻は支持と保護の役割を果たします。炉 lining は、炉内の高温と材料の浸食に耐えるために、高アルミナレンガなどの耐火材料で作られています。炉内には、炉装を収容するための炉があります。
電極システム：長方形に配置された4つの電極があります。一般的に、グラファイト電極または自己焼成電極が使用されます。電極は、電極付属品システムを介して電源に接続されており、異なる生産要件に適応するために、昇降、減圧などの操作を実現できます。
煙道フード：炉体の上部に位置し、鉱石製錬中に発生する排ガスを収集し、排ガスが環境に漏れるのを防ぎ、その後の排ガス処理を容易にします。
動作原理
4つの電極が炉装に挿入され、変電所から送られる交流電流は整流装置によって直流に変換され、直流は変圧器に送られ、次に変圧器によって電極補助システムに送られ、次に電極に送られます。電流は電極を介して炉装に入り、電極と炉底の炭素質材料、炉装内の金属集合体、および電極の間に主回路を形成し、アークを発生させて炉装を加熱し、炉装を高温にし、還元反応を生成します。同時に、電極から炉底への炭素材料、炉壁からの炭素材料、および電極に戻る二次回路を使用して、炉内の電気的バランスと安定した動作を確保します。
利点
高効率と省エネ：DC電気加熱は、より高い熱効率、より少ないエネルギー損失、およびより高い熱利用率を備えており、AC電気サブマージアーク炉と比較して消費電力を削減できます。
環境保護と排出量削減：高効率のため、生成される排ガス、廃棄物、その他の汚染物質は比較的少なく、炉構造と排気システムの最適化により、排ガス排出量をさらに削減し、環境保護要件を満たすことができます。
安定した動作：電極は優れた安定性を持ち、フラッシュしにくく、炉内の温度分布をより均一にし、安定した生産と製品品質の向上に役立ちます。
電気エネルギーの高利用効率：ACサブマージアーク炉の誘導、ノイズ、表皮効果などの問題を回避し、高力率と電気エネルギーの有効利用を実現します。
適用分野
主に、シリコン鉄、マンガン鉄、クロム鉄、タングステン鉄、シリコンマンガン合金などの鉄合金の製造に使用されます。また、カーバイドカルシウムなどの化学原料の製造にも使用できます。マンガン鉱石、クロム鉱石、シリカ、マンガン鉱石粉末、ニッケル鉱石粉末など、さまざまな鉱石や鉱物粉末を処理できます。
