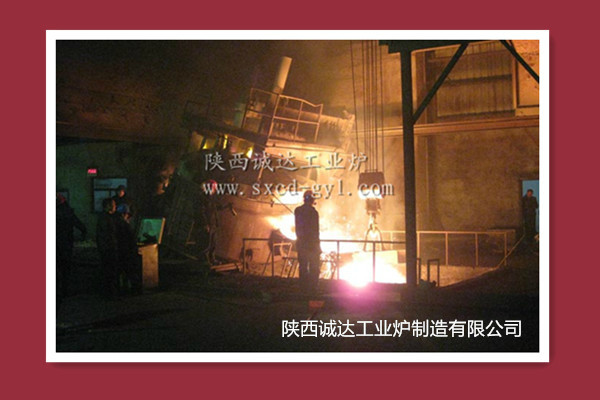

バナジウム鉄の電弧炉

ヴァナジウム鉄の弧炉は,特にヴァナジウム鉄合金製造に使用される主要な機器です.鋼材やその他の合金材の製造に幅広い用途がありますヴァナジウム鉄の弧炉の性能と特性は,ヴァナジウム鉄製品の品質と生産効率を直接決定する.

一構造設計:
効率的で省エネの炉体
正確で安定した電極システム
インテリジェントで柔軟な制御システム

二性能上の利点:
高純度バナジウム鉄の生産
効率的な溶融効率
柔軟なプロセス調整
エネルギー節約と環境保護の特徴

バナジウム生産は,一般的に電弧精製炉を使用して行われ,通常1,5~5トンの容量です.

三電気弧炉の主な機械装置は,炉体,炉蓋,炉蓋の持ち上げメカニズム,導電性横腕,電極の持ち上げ装置オーブンのボディの傾きメカニズム,その他の補助装置.

1オーブンの体:炉体には,金属部品と耐火性材料で成る内膜が2つの部分から構成される.金属部品には,炉殻,炉扉,鋼の出口が含まれます.炉殻は δ 16 厚の鋼板から溶接されていますオーブンのドアは,オーブンの内部を観察し,スラッグ除去,サンプル採取,給餌などの操作に使用されます.オーブンのドアは通常,オーブンのドアで覆われています鉄鋼のタップ溝は,鉄鋼をタップするために使用され,ストールシェルにボルトで固定され,耐火材料で覆われています.
電気弧炉の内膜材料に対する要求事項: 1 十分な耐火性と負荷の軟化点を持つこと.3 急速な冷却や加熱に耐久性がある5 低熱伝導性と低電気伝導性
2オーブンのカバー:炉蓋は,内部にスラグを掛ける釘を溶接したプレート型水冷炉蓋である.通常の使用中に,スラグを掛けることができ,炉蓋の使用寿命を延長することができる.電極シールリングは,カスタマイズされた耐火材料リングです炉蓋の電極穴に設置する.
3オーブンの蓋を上げるメカニズム2つの曲線梁の後ろに設置された2つのピストンシリンダーで構成され,炉蓋の短いリングチェーンに接続された4つの上げ点を通して炉蓋を上げたり下げたりします..炉蓋の最大上げ高度は300mmである.
4伝導の横腕:導電式横腕は主に横腕ボディ,クランプヘッド,ループサポート,オイルシリンダー,レバーなどで構成されています.横腕ボディは水冷却で囲まれ,内部には水道があります.それは銅鋼複合板で溶接されています元の横腕の多くの複雑な隔熱部品を削減し,構造を簡素化し,重量を削減し,送電力を増加させ,ネットワーク損失を約10%削減します.導電式クランプは,クロムブロンズ材料で作られていますこれは,私たちの会社によって開発され,独占的に生産された特許製品であり,現在,電極クランプのための理想的な材料です.
緩い電極メカニズムは気圧式スプリングストラッド型である.
5電極の持ち上げ装置: 電極持ち上げ装置は固定柱型で,電極持ち上げメカニズムは電動モーター,減速ドラム,ポリー装置,鋼鉄ロープから成ります.秤にかけられたハンマーで.

グラフィット電極の物理特性に関する主な要件は以下のとおりである.
1 大体積強度 2 抵抗系数が低い 3 熱伝導性が高い 4 熱膨張系数が低い 5 弾力系数が小さい 機械強度が十分である
6. オーブンのボディの傾きメカニズム: 炉体傾斜メカニズムは,床傾斜型のもので,二つの傾斜油筒を通って,炉体を鋼のタップ溝方向に40〜45°傾けることができる.炉内の完成液体が放出時に空っぽになるようにする炉の扉の方向に12~20°傾き,スラッグ除去,温度測定,サンプル採取などを行う.鋼のタッピング溝の端は,小さな距離で水平に移動します.傾き速度を調整できます
