電気炉設備のインテリジェントオートメーションシステム (DCS)

設備の機能と用途の概要

この装置は主に電炉の自動操作を制御するために使用されます.PLC (プログラム可能な論理コントローラー) や産業用コンピュータなどの電気自動化機器,生産プロセスのリアルタイム監視と自動制御生産効率と製品の質を向上させる.

主な性能レベルパラメータ:

主な低電圧コンポーネントはシュナイダー,ABB,その他の有名なブランド,PLCはシメンス1500シリーズ,上部コンピュータはWincc7です.5.

装置の構成要素:

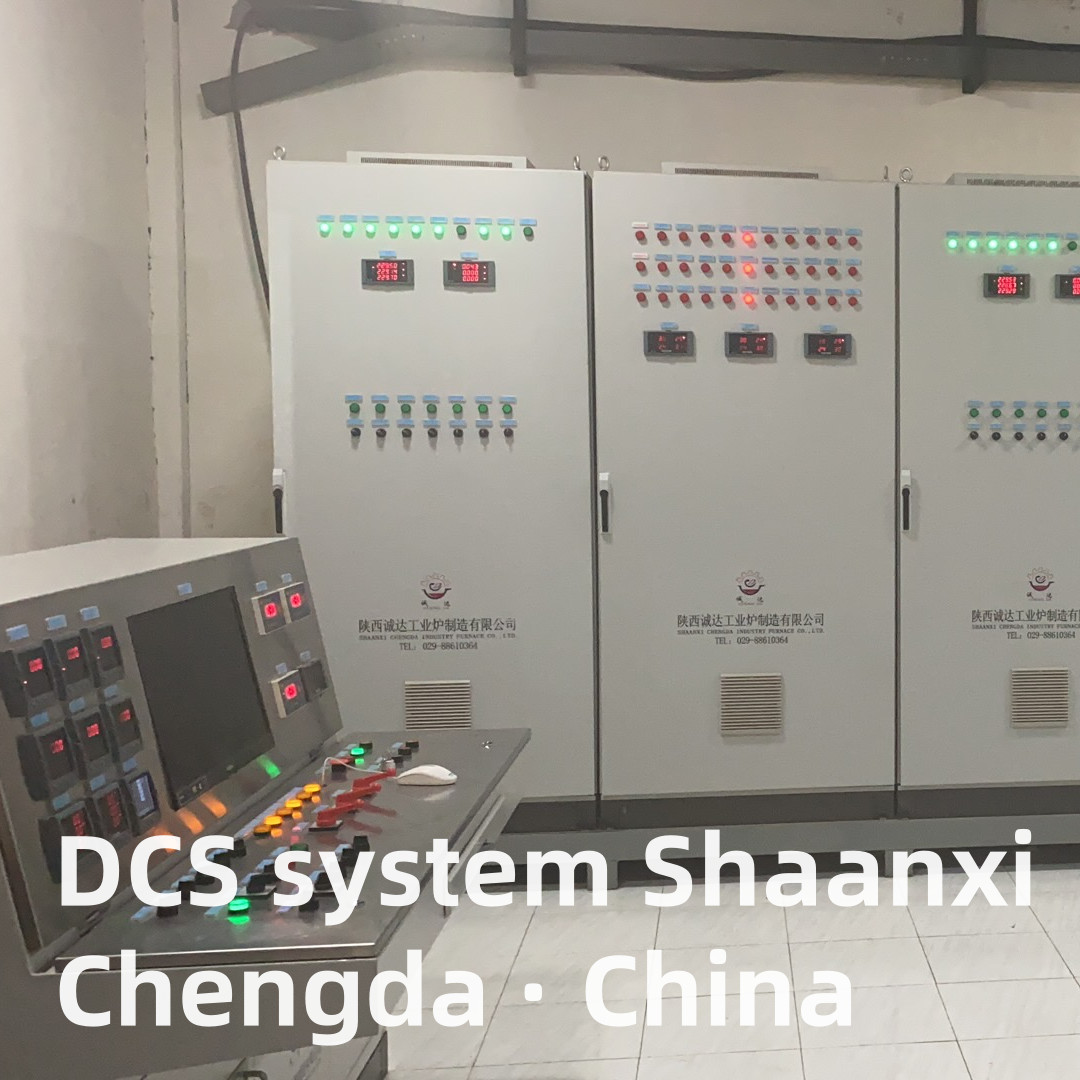

主に低電圧制御キャビネット,PLC制御キャビネット,メイン操作ステーション,コンピュータステーション,フィールド制御ボックスターミナルボックスなどで構成されています.

電気炉設備のインテリジェント・オートメーション (DCS) システム

概要

基本機能と特徴

1.リアルタイムモニタリングとデータ取得

• 複数のパラメータを検出する: 重要なプロセス変数を追跡する.
  • 温度: 溶融池温度 (熱対または赤外線センサーによって),炉壁温度,煙ガス温度.
  • 電気パラメータ: 入力電流,電圧,電源消費,電極位置 (弧安定のために)
  • 物質的状態: 原材料の供給速度,溶けた材料のレベル,粘度,タップフロー.
  • 環境データ: 煙草ガス組成 (SO2,NOx,塵),圧力,排出量

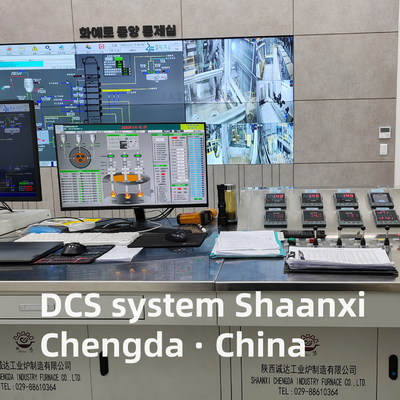

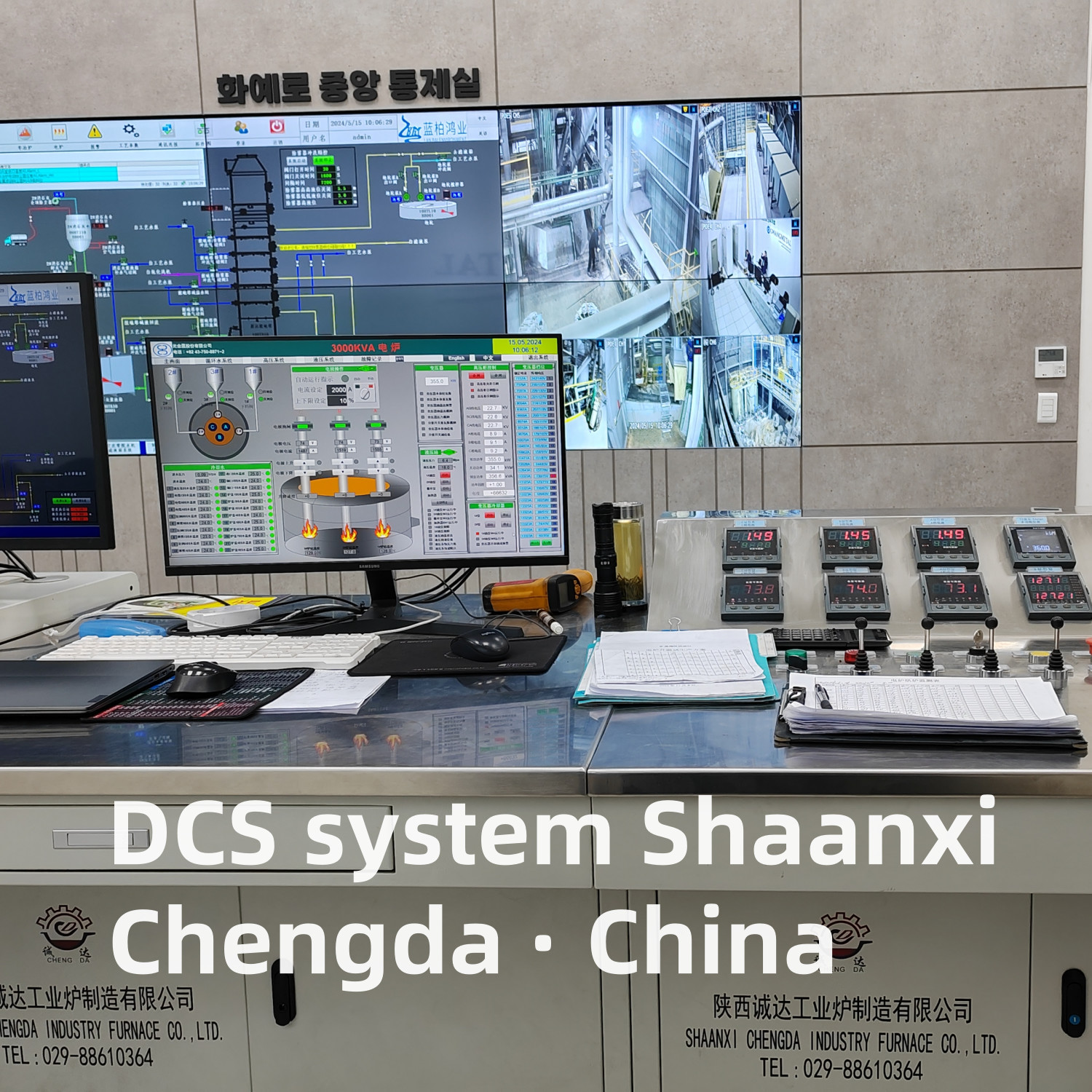

• 中央化可視化: ユーザに使いやすい HMI (Human-Machine Interface) は,直感的なダッシュボードを通じて,データ動向,機器の状態,アラームをリアルタイムで表示し,操作者が一目でプロセス全体を監視することができます..

2.自動化プロセス制御

• 温度規制:
  • 用途PID (比例積分派生数)溶融池温度は正確な範囲内にとどまる (例えば,岩毛生産では1500~1600°C) ための先進的なモデルベースの制御アルゴリズム.電極の電流) または自動的に流動を補償する給電速度.
• 電極管理:
  • 電子の引き上げ/下げを自動的に制御し,最適な弧長を維持し,ショートサーキットや不安定な弧を防ぐ.電極の磨きとエネルギー浪費を減らす.
• 材料処理の自動化:
  • 原材料の供給 (輸送機やスクリューフィッダーを通じて) と溶融需要を同期し,一貫した材料供給を保証します.溶けた材料のレベルと粘度に基づいてタップ操作を自動化します.
• エネルギー 最適化:
  • リアルタイムで電力を消費し,エネルギー消費を最小限にするために操作パラメータを調整します (例えば,低電源に切り替え,高効率の電弧加熱のために電極間隔を最適化する).

3.障害 診断 と 安全 インターロック

• 予測型メンテナンス:
  • 過去のデータとリアルタイムトレンドを分析し,潜在的な機器故障 (耐火性着用,電極の劣化,センサーの不具合) を発生する前に検出する.メンテナンスのチームに早期警告を送信します計画外の停電時間を減らす
• 安全プロトコル:
  • 重要な安全シナリオのためのインターロックを実装します.
    • 温度/圧力が安全値を超えると緊急停止
    • 短回路の場合,電極の自動引き戻し
    • メンテナンスの際にガス/電気システムの隔離
  • 遵守と監査目的で安全事件とアラームを記録する.

4.データログとレポート

• 総合的なデータ保存: 設定可能な間隔で処理データ,機器の状態,オペレーターのアクションをログします (例えば,1秒から1分間). 長期分析のためにデータをローカルまたはクラウドに格納します.
• カスタマイズできるレポート: キーパフォーマンス指標 (KPI) のレポートを作成します.
  • 製品"トンあたりのエネルギー消費量
  • 生産効率と出力
  • 材料の使用と廃棄率
  • 設備の稼働時間と保守費
• コンプライアンスサポート: 正確で監査可能な記録を提供することで,規制要件 (例えばISO 9001 環境排出基準) を満たすのに役立ちます.

5.遠隔操作と統合

• リモート アクセス: 安全なネットワーク (VPNまたはクラウドベースのプラットフォームなど) を通して,オペレーターがオフサイトの場所から炉を監視および制御できるようにします. 遠隔トラブルシューティングとサポートを容易にする.
• システム統合: 他のプラントシステム,例えば:
  • MES (製造実行システム): 生産スケジューリング,在庫管理,注文追跡
  • ERP (企業資源計画): 経費会計,調達,サプライチェーン管理
  • IoT プラットフォーム: 高度な分析,機械学習,AI駆動のプロセス最適化

テクニカル仕様

利益

• 効率 を 向上 さ せる: プロセスのパラメータを最適化することで,エネルギー消費を5~15%削減し,生産量も向上します.
• 製品 の 品質 が 向上 する: プロセスの変動を最小限に抑え,製品特性の一貫性 (例えば,繊維直径,熱伝導性) を確保する.
• ダウンタイムが減った: 予測型メンテナンスと故障診断により,計画外の停止時間を最大30%削減できます.
• 改善 さ れ た 安全: 自動 セキュリティ インターロック と リモート 操作 は,操作 者 が 危険 に 晒される 危険 を 最小 に する.
• 費用 削減: エネルギー,メンテナンス,労働コストが低く, ROIが速い (通常12~24ヶ月).

申請

• ミネラルウールの生産: 岩毛,ガラス毛,スラッグ毛の電気炉
• 金属の溶融: 電弧炉 (EAF),鉄鋼,アルミ,銅のためのインダクション炉.
• 先進的な材料陶器,複合材料,耐火性溶融プロセス

なぜ 私たちを選んだのか?

• 専門知識: 高温プロセスにおける工業自動化とDCS統合における15年以上の経験.
• カスタマイズ: オーブンの種類,生産規模,運用ニーズに合わせたソリューション
• 支援:24時間/24時間の技術サポート,現場設置,訓練,保守サービス
• イノベーション: AI,機械学習,IoTを統合する継続的な研究開発
